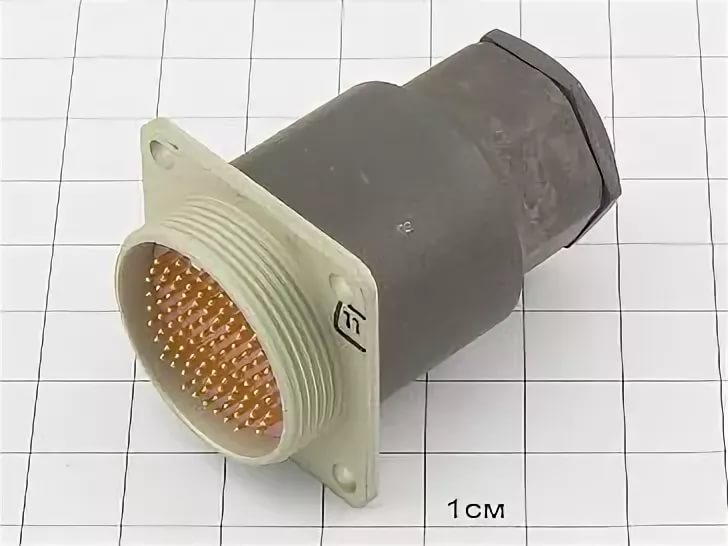

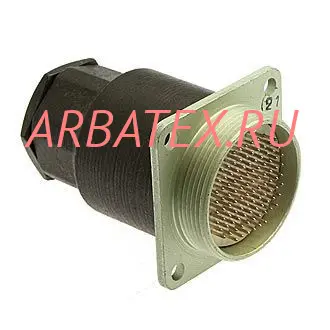

МР1-102-2-В вилка с кожухом

Соединители предназначены для применения в РЭА для авиации, космической техники, энергетики, транспорта, связи, автоматики, в ЭВМ, компьютерах, телерадиоаппаратуре.
Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки под объемный или печатный монтаж и негерметичной кабельной розетки.
Вилки и розетки изготавливаются без кожуха или с кожухом (металлическим или пластмассовым), с токопроводным и нетокопроводным покрытием.
Сочленение вилок с розетками резьбовое или врубное, поляризация корпусов - одношпоночная.
Покрытие контактов: серебро, золото.
Соединители предназначены для внутреннего монтажа, во всеклиматическом исполнении, в соответствии с техническими условиями ГЕ0.364.184ТУ (АШДК.434410.061 ТУ).

Структура условного обозначения:

МР1-102-2-В
МР1 - тип соединителя.
Н – только для негерметичной приборной вилки.
102 - количество контактов.
2 - конструктивное исполнение:
  - 1 – вилка приборная резьбового сочленения с серебряными контактами;
  - 2 – вилка приборная резьбового сочленения с золочеными контактами;
  - 3 – вилка приборная врубного сочленения с серебряными контактами;
  - 4 – вилка приборная врубного сочленения с золочеными контактами;
  - 5 – розетка кабельная резьбового сочленения с серебряными контактами;
  - 6 – розетка кабельная резьбового сочленения с золочеными контактами;
  - 7 – розетка приборная врубного сочленения с серебряными контактами;
  - 8 – розетка приборная врубного сочленения с золочеными контактами.
В - всеклиматическое исполнение.

Технические параметры соединителей МР1, МР1Н:
Общее количество контактов:	10, 19, 30, 50, 76, 102
Сопротивление контактов, не более, МОм:	10
Максимальный токовая нагрузка на одиночный контакт, А:	3
Максимальный токовая нагрузка на соединитель, А:	5....51
Максимальное рабочее напряжение, В:	150
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	147 (15)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1471 (1500)
Механический удар, многократного действия с ускорением, м/с2 (g):	343 (35)
Линейные нагрузки с ускорением, м/с2:	490
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +35 °С:	98%
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	-60....+105
Минимальная наработка, часов:	5000 - МР1, 10000 - МР1Н
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	15
