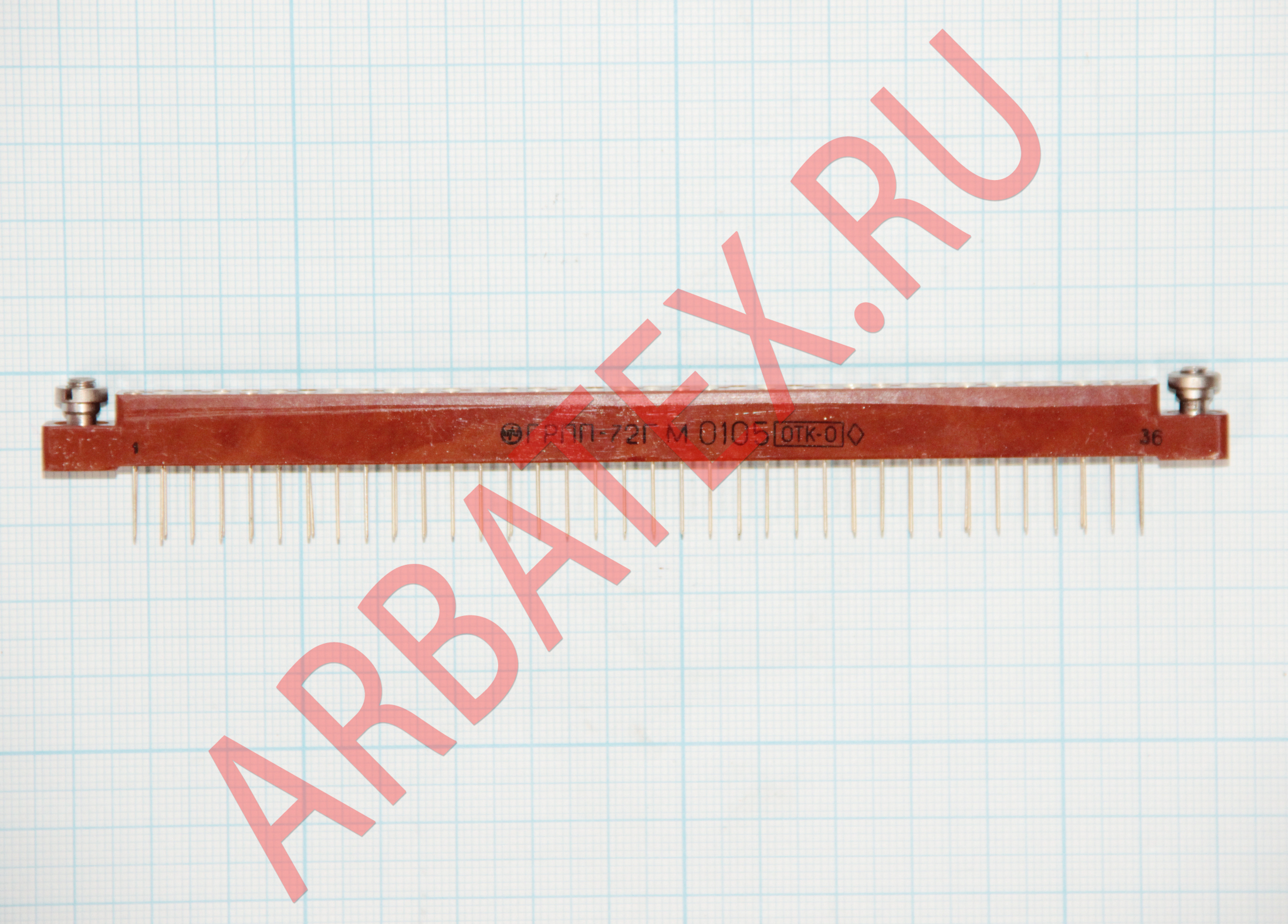

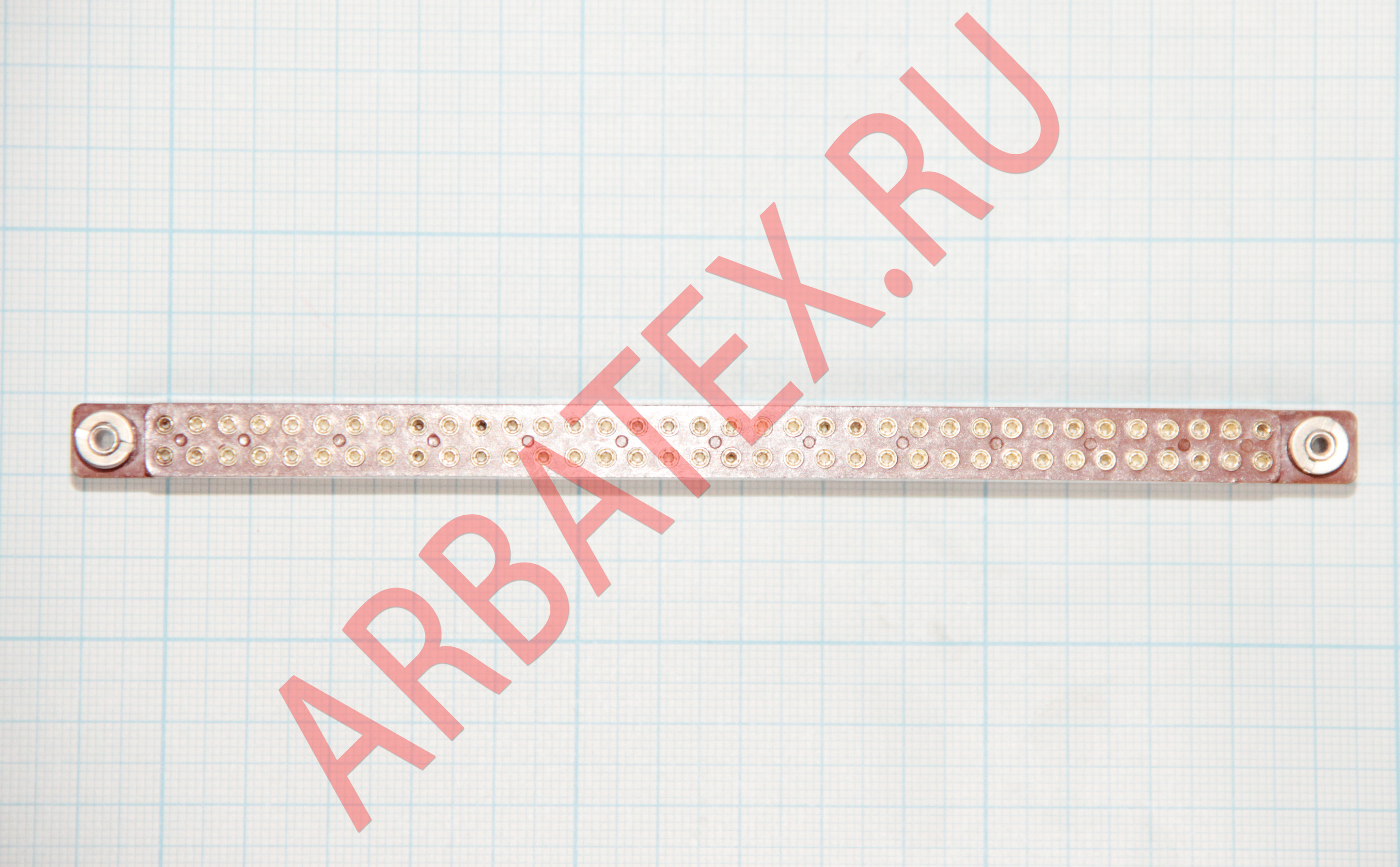

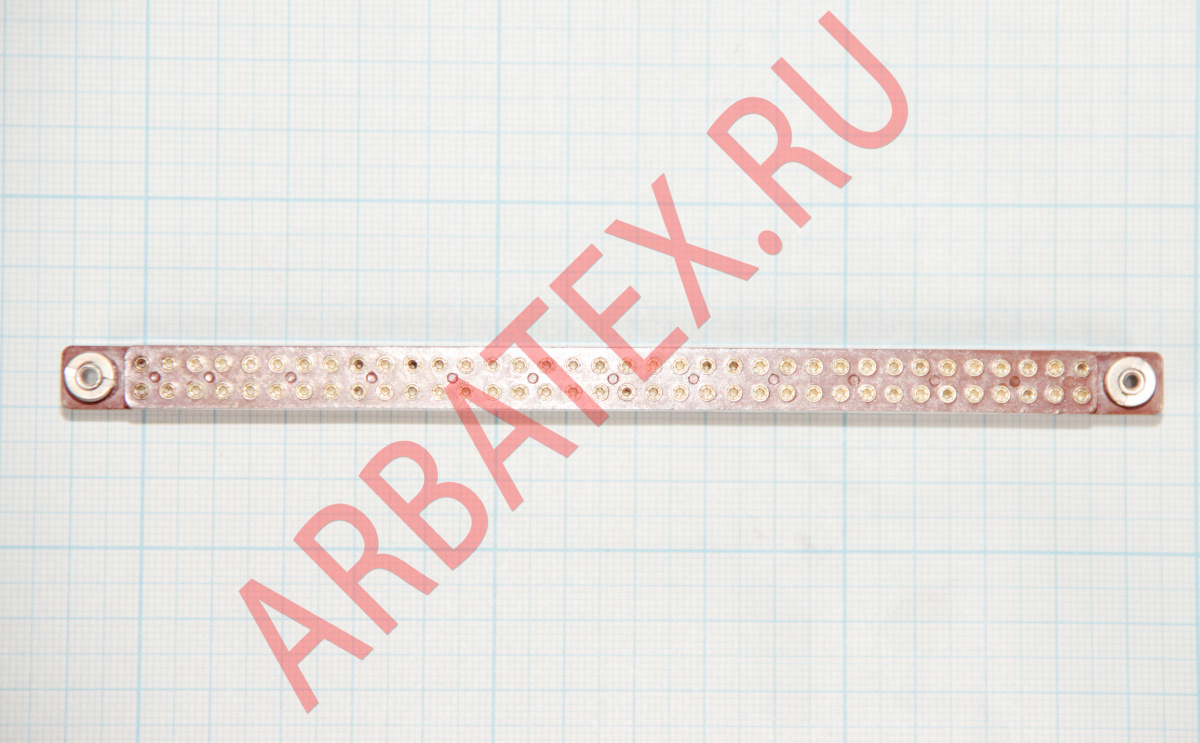

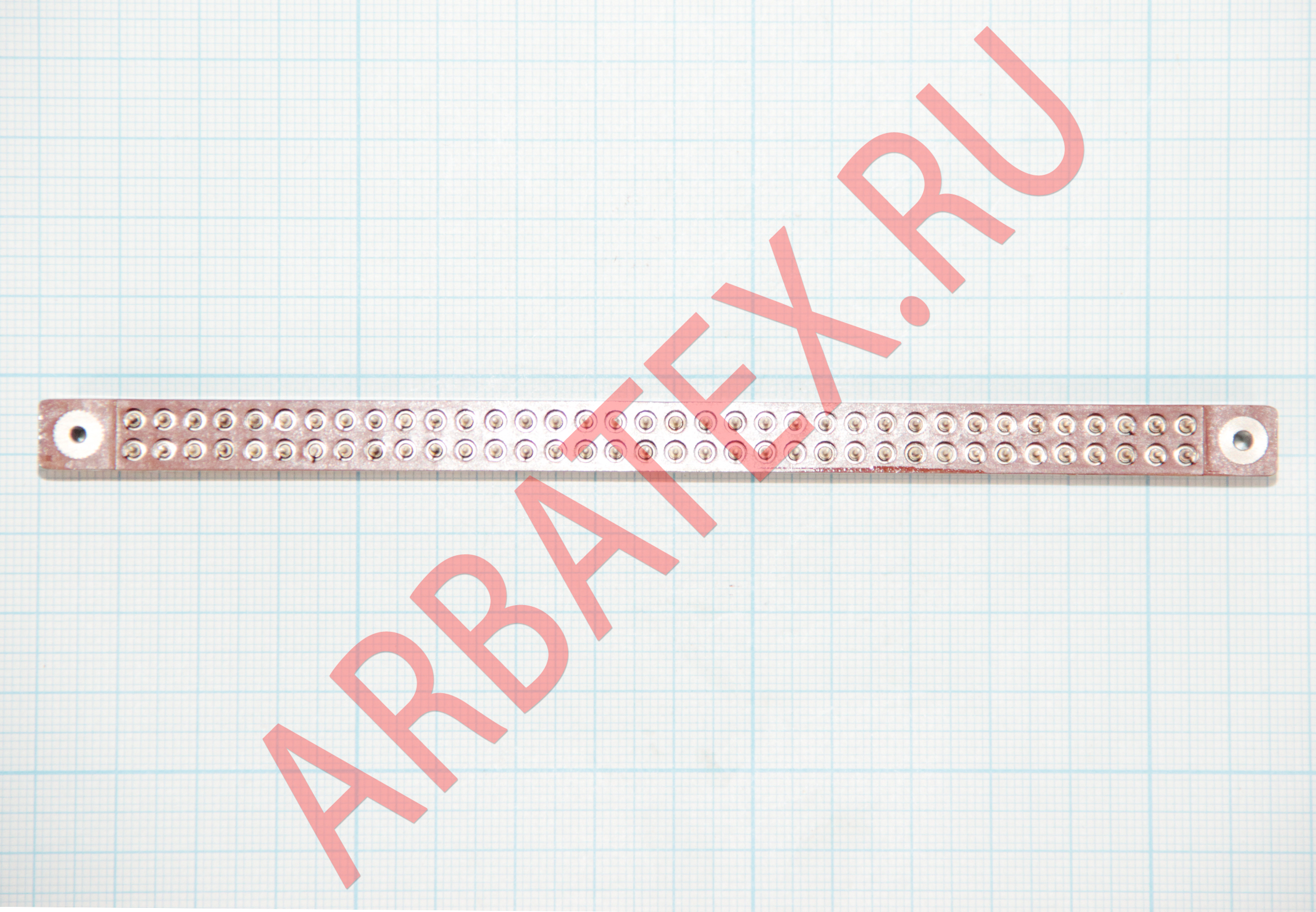

ГРПП-72ГМ

Соединители электрические низкочастотные прямоугольные для печатного монтажа ГРПП-72ГМ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители состоят из двух частей: вилки и розетки.
Вид покрытия контактов - серебро.
Шаг между контактами - 3,75 мм.
Климатическое исполнение - УХЛ по ГОСТ В 20.39.404-81
Соединители ГРПП-72 изготавливаются для внутреннего монтажа в соответствии с техническими условиями БА0.364.019 ТУ.

Структура условного обозначения:

ГРПП-72ГМ розетка
ГРПП - соединитель прямоугольный с гиперболоидными гнездами для печатного монтажа;
72 - количество контактов;
Г -тип контакта: Ш - штыревой; Г - гнездовой;
М - конструктивное исполнение: М - закрепление контактов обжатием обоймы, для печатного монтажа; МО - закрепление контактов обжатием обоймы, для объемного монтажа или для печатного монтажа с подсоединением к плате при помощи перемычек; отсутствие буквы - закрепление контактов методом заливки компаундом, для печатного монтажа.

Технические параметры соединителей ГРПП-72:
Общее количество контактов:	72
Сопротивление контактов, не более, МОм:	20
Рабочий ток на контакт, А:	0,5; 1
Максимальное рабочее напряжение, В:	50
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, В:	500
Емкость между любыми контактами, не более, пФ:	3
Линейное ускорение, м/с2 (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.):	2,3x10-4 (170)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +95
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	12

Условия эксплуатации:

Температура окружающего воздуха для изделия разъём ГРПП-72 - от -60° С до +85° С.

Относительная влажность без конденсации влаги при +35° С - до 98%.

Атмосферное пониженное рабочее давление:

- рабочее - 6,1·10^-4 Па (460 мм рт. ст.);

- предельное - 2,3·10^-4 Па (170 мм рт. ст.).

Синусоидальная вибрация:

Тип соединителей	Диапазон частот	Амплитуда ускорения
вилка ГРПП-72ШМО	от 1 Гц до 3000 Гц	200 м/с2
розетка ГРПП-72ГМ
вилка ГРПП-72ШМ	от 1 Гц до 500 Гц	50 м/с2
розетка ГРПП-72ГМ
остальные	от 5 Гц до 120 Гц	40 м/с2

Пиковое ударное ускорение при механическом ударе одиночного действия:

- вилки ГРПП-72ШМО; розетки ГРПП-72ГМ - 5000 м/с²;

- вилки ГРПП-72ШМ; розетки ГРПП-72ГМ - 750 м/с².

Пиковое ударное ускорение при механическом ударе многократного действия:

- вилки ГРПП-72ШМО; розетки ГРПП-72ГМ - 400 м/с²;

- вилки ГРПП-72ШМ; розетки ГРПП-72ГМ - 350 м/с²;

- остальные - 350 м/с².

Вилки ГРПП-72ШМ; розетки ГРПП-72ГМ должны противостоять разрушающему действию 100 000 механических ударов многократного действия с пиковым ударным ускорением - 150 м/с².

Механический удар многократного действия соединителей, кроме вилки ГРПП-72ШМО и розетки ГРПП-72ГМ; вилки ГРПП-72ШМ и розетки ГРПП-72ГМ:

- длительность действия - от 2 мс до 10 мс;

- общее число ударов - 4000.

Линейное ускорение для соединителей состоящих из вилки ГРПП-72ШМО и розетки ГРПП-72ГМ - 1000 м/с².

Смена температур:

- вилки ГРПП-72ШМО и розетки ГРПП-72ГМ; вилки ГРПП-72ШМ и розетки ГРПП-72ГМ - от -60° С до +95° С;

- остальные соединители - от -60° С до +80° С.

Иней и роса, солнечная радиация, соляной (морской) туман.

Подпайку хвостовиков контактов вилок ГРПП-72ШМО к печатным платам производят с помощью перемычек из провода:

- диаметр - 0,07 мм;

- длина - не более 25 мм.
