Описание товара

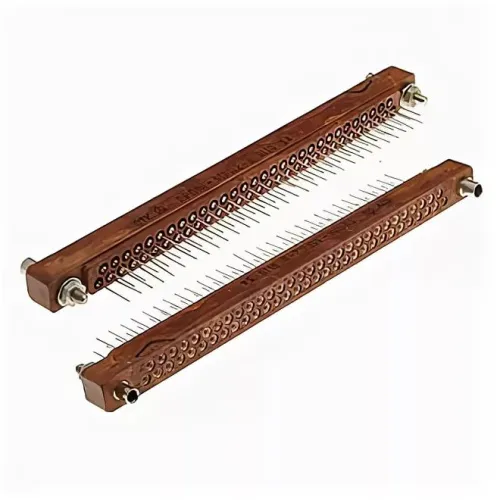

Соединители электрические низкочастотные прямоугольные ГРПМ1-61ГП2-В имеют гиперболоидные контакты, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В.
Соединители состоят из вилки и розетки и предназначены для печатного и объемного монтажа.
Сочленение соединителей: врубное.
Покрытие контактов: серебро.
Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями НКСЦ.434410.501ТУ.
Структура условного обозначения:
ГРПМ1-61ГП2-В
ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами;
1 - порядковый номер разработки;
61 - количество контактов;
Г - тип контакта: Ш - штыревой; Г - гнездовой;
П - тип хвостовика: О - для объемного монтажа; П - для прямого монтажа в отверстие печатной платы; У - для углового монтажа в отверстие печатной платы;
2 - покрытие контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение по ГОСТ В 20.39.404.
Основные технические характеристики соединителей ГРПМ1:
Общие характеристики соединителей ГРПМ1: |
---|
Тип соединителя: | прямоугольный, низкочастотный, для печатного и объемного монтажа |
Климатическое исполнение: | всеклиматическое по ГОСТ В 20.39.404 |
Состав соединителя: | вилка, розетка |
Вид корпуса: | блочный (приборный) |
Исполнение монтажной части: | без кожуха |
Вид сочленения: | врубное |
Покрытие контактов: | серебро |
Способ монтажа проводов: | объемный, пайкой |
Монтаж: | внутренний |
Технические параметры соединителей ГРПМ1: |
Общее количество контактов: | 31, 45, 61, 90 |
Сопротивление контактов, не более, МОм: | 5 |
Рабочий ток на контакт, А: | 2 |
Максимальное рабочее напряжение, В: | 250 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): | 1....5000 300 (30) |
Механический удар, одиночного действия с ускорением, м/с2 (g): | 1500 (150) |
Механический удар, многократного действия с ускорением, м/с2 (g): | 350 (35) |
Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3x10-4 (10-6) |
Рабочая температура окружающей среды, °C: | от -60 до +85 |
Минимальная наработка, часов: | 5000 |
Количество сочленений-расчленений: | 1000 |
Срок сохраняемости, лет: | 15 |
