ГРПМ1-61ГП2-В

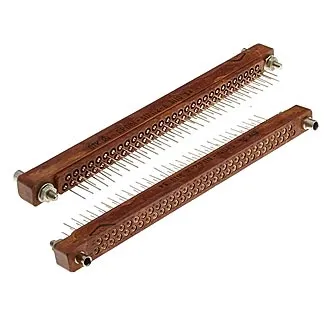

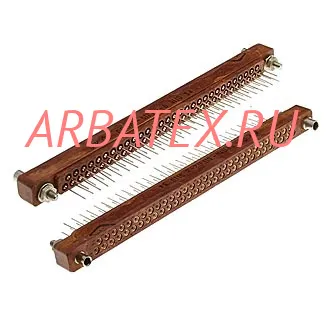

ГРПМ1У-61ГП2В розетка прямоугольная малогабаритная с гиперболоидными гнездами предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Условное обозначение:

Розетка ГРПМ1У-61ГП2В, где:

ГРПМ - прямоугольный малогабаритный тип соединителя с гиперболоидными контактами.

1 - порядковый номер разработки.

У - Украина.

61 - количество контактов.

Г - розетка.

П - для прямого монтажа в отверстие печатной платы.

2 - серебряное покрытие контактов.

В - всеклиматическое исполнение.

Технические характеристики ГРПМ1У-61ГП2В:

Сила электрического тока на контакт - 2 А.

Максимальное напряжение - 250 В.

Сопротивление контактов - не более 8 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Испытательное напряжение - 1200 В.

Емкость между соседними контактами розетки - не более 2,5 пФ.

Усилия расчленения контактов с контрольным калибром - не менее 0,3 Н (0,03 кгс).

Усилия расчленения соединителей - от 75 Н до 196 Н (от 7,5 кгс до 20 кгс).

Число сочленений-расчленений розеток ГРПМ1У-61ГП2В - 1000.

Минимальная наработка - 5000 ч.

Минимальный срок сохраняемости - 25 лет.

Габаритные размеры - 130×24×9 мм.

Варианты исполнения изделия разъём ГРПМ1У-61ГП2В в зависимости от вида приёмки:

- отдел технического контроля - ГРПМ1У-61ГП2В ОТК;

- особо стойкие (особо стабильные) - ОСГРПМ1У-61ГП2В, ГРПМ1У-61ГП2В ОС;

- приемка заказчика - ГРПМ1У-61ГП2В ПЗ;

- военная приемка - ГРПМ1У-61ГП2В ВП.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +85° С.

Относительная влажность при +35° С - до 98%.

Смена температур - от +115º С до -60º С.

Атмосферное пониженное давление - 0,13 мПа (10^-6 мм рт. ст.).

Синусоидальная вибрация:

- диапазон частот - от 5 Гц до 4000 Гц;

- амплитуда ускорения - 300 м/с².

Акустический шум для соединителя ГРПМ1У-61ГП2В:

- диапазон частот - от 50 Гц до 10 000 Гц;

- уровень звукового давления - 150 дБ.

Механический удар одиночного действия:

- пиковое ударное ускорение - 1500 м/с²;

- длительность действия - от 0,2 мс до 1 мс.

Механический удар многократного действия:

- пиковое ударное ускорение - 400 м/с²;

- длительность действия - от 2 мс до 10 мс.

Линейное ускорение - 500 м/с².

Иней и роса, солнечное излучение, соляной туман, плесневые грибы, статическая пыль.

Хвостовики контактов должны допускать присоединение проводов сечением - 0,35 мм².
