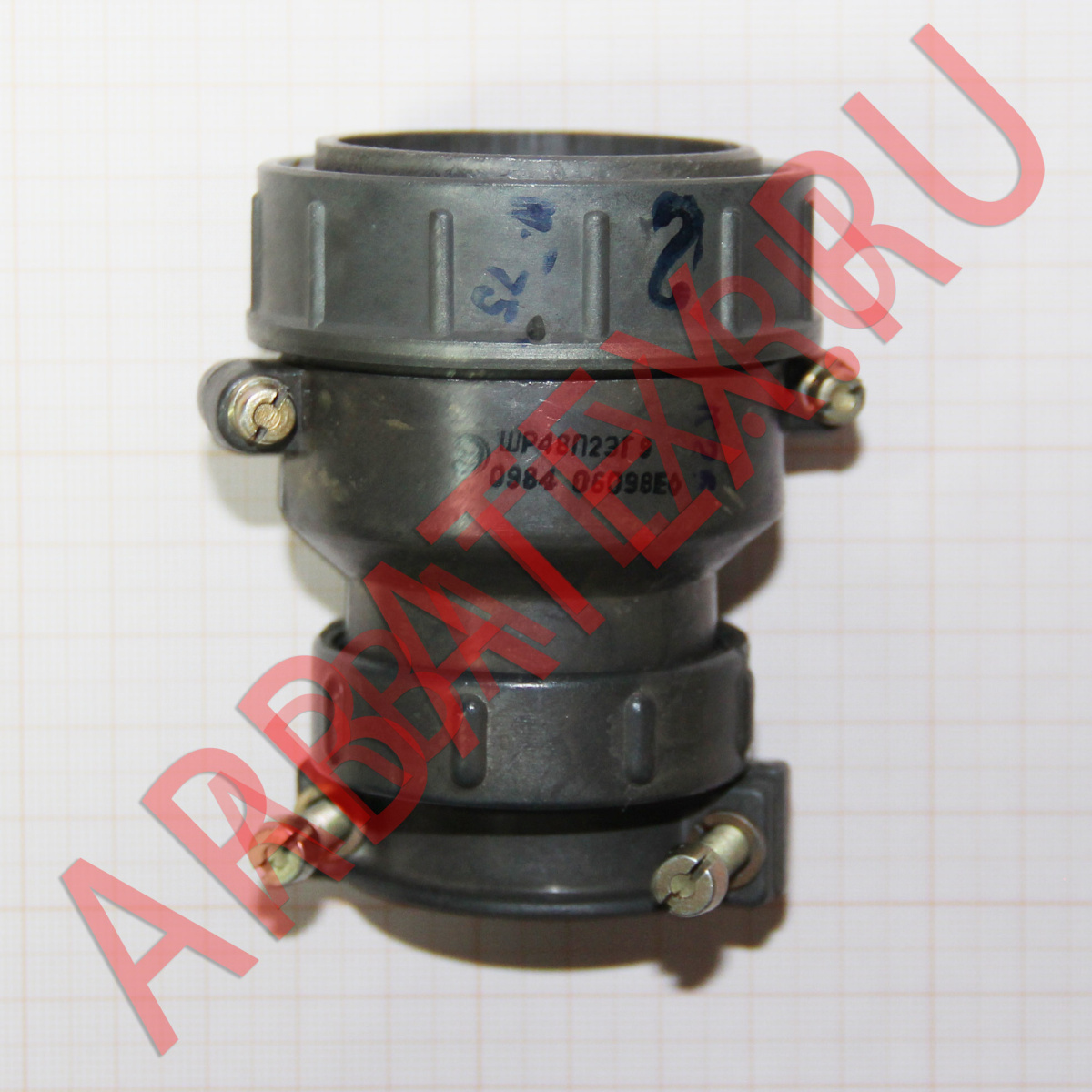

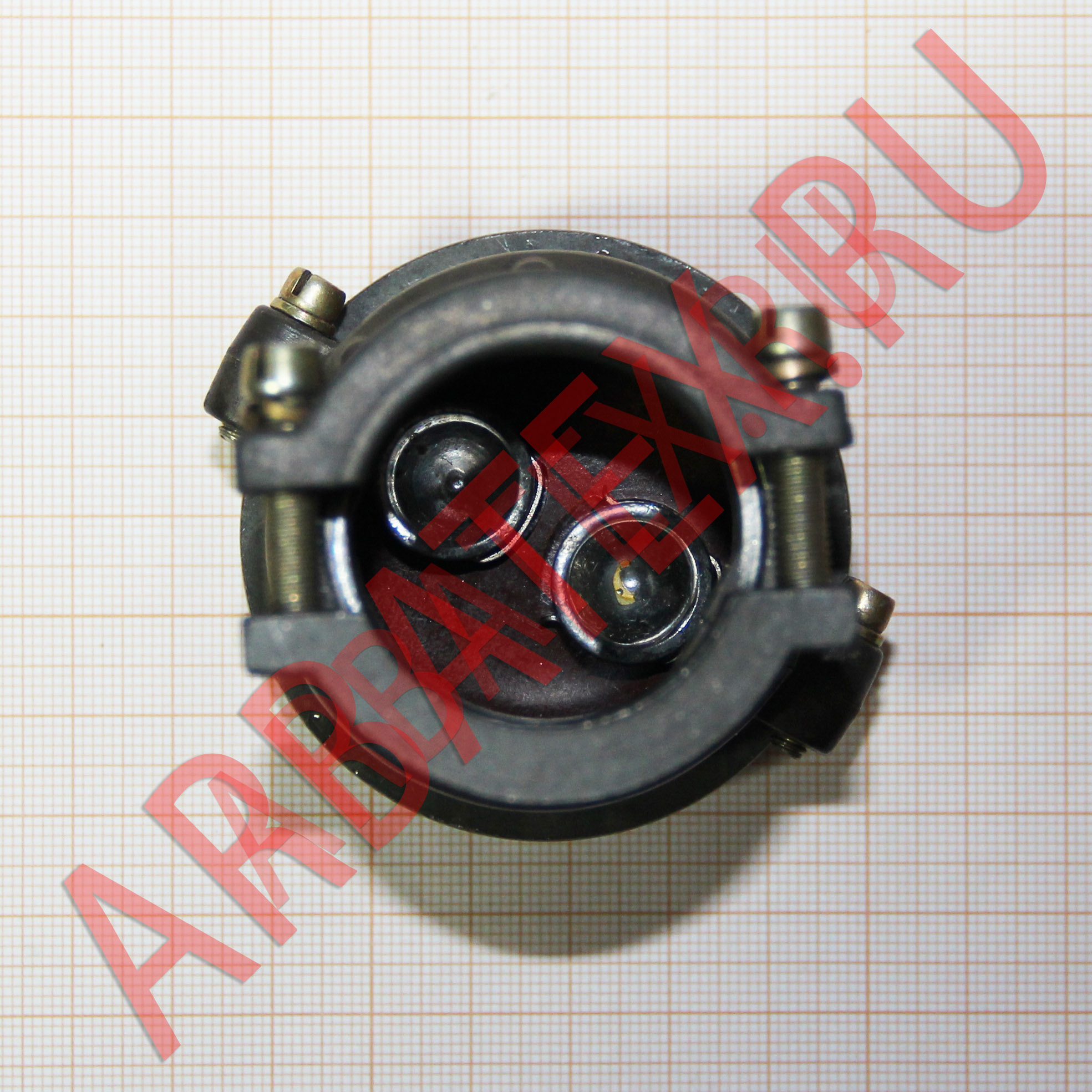

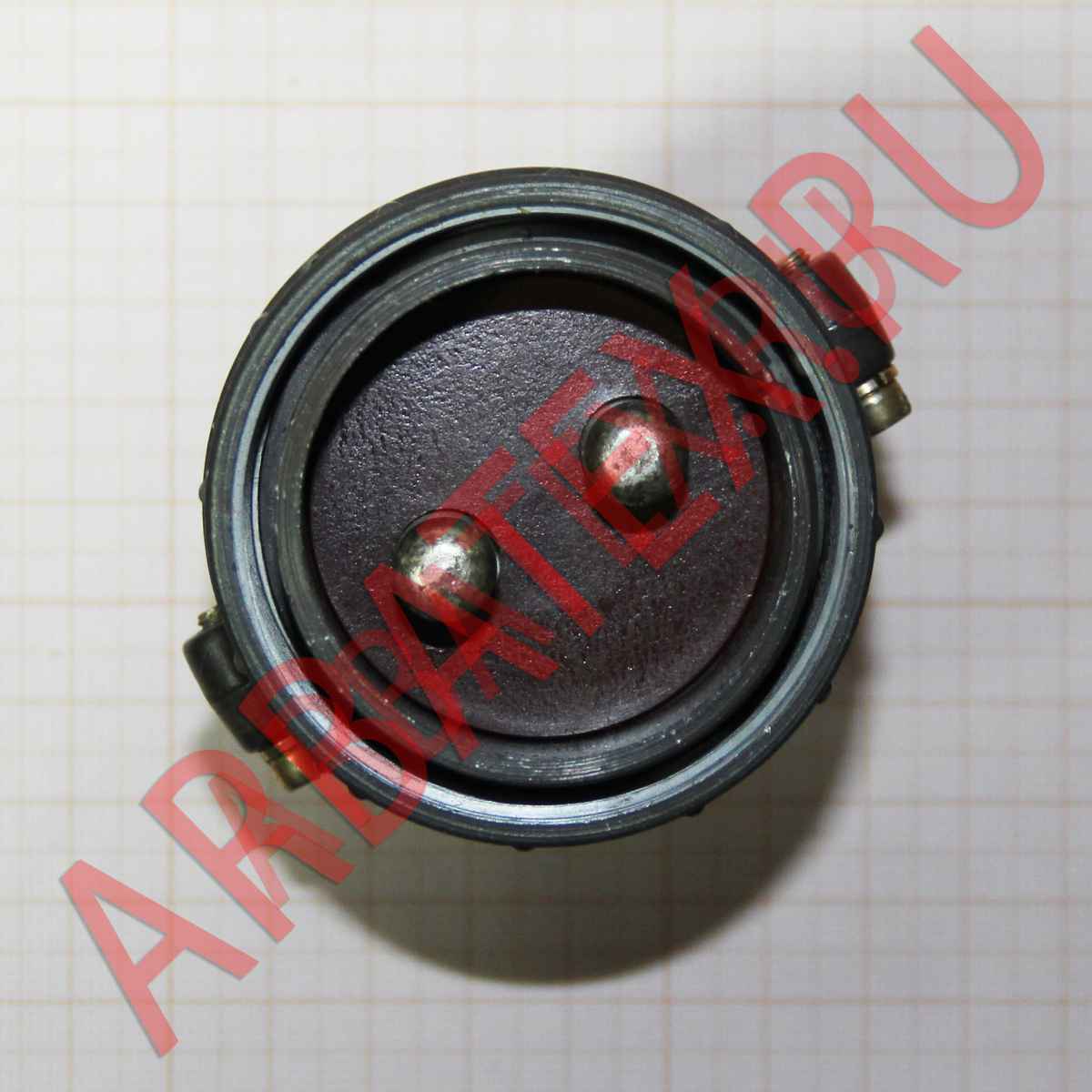

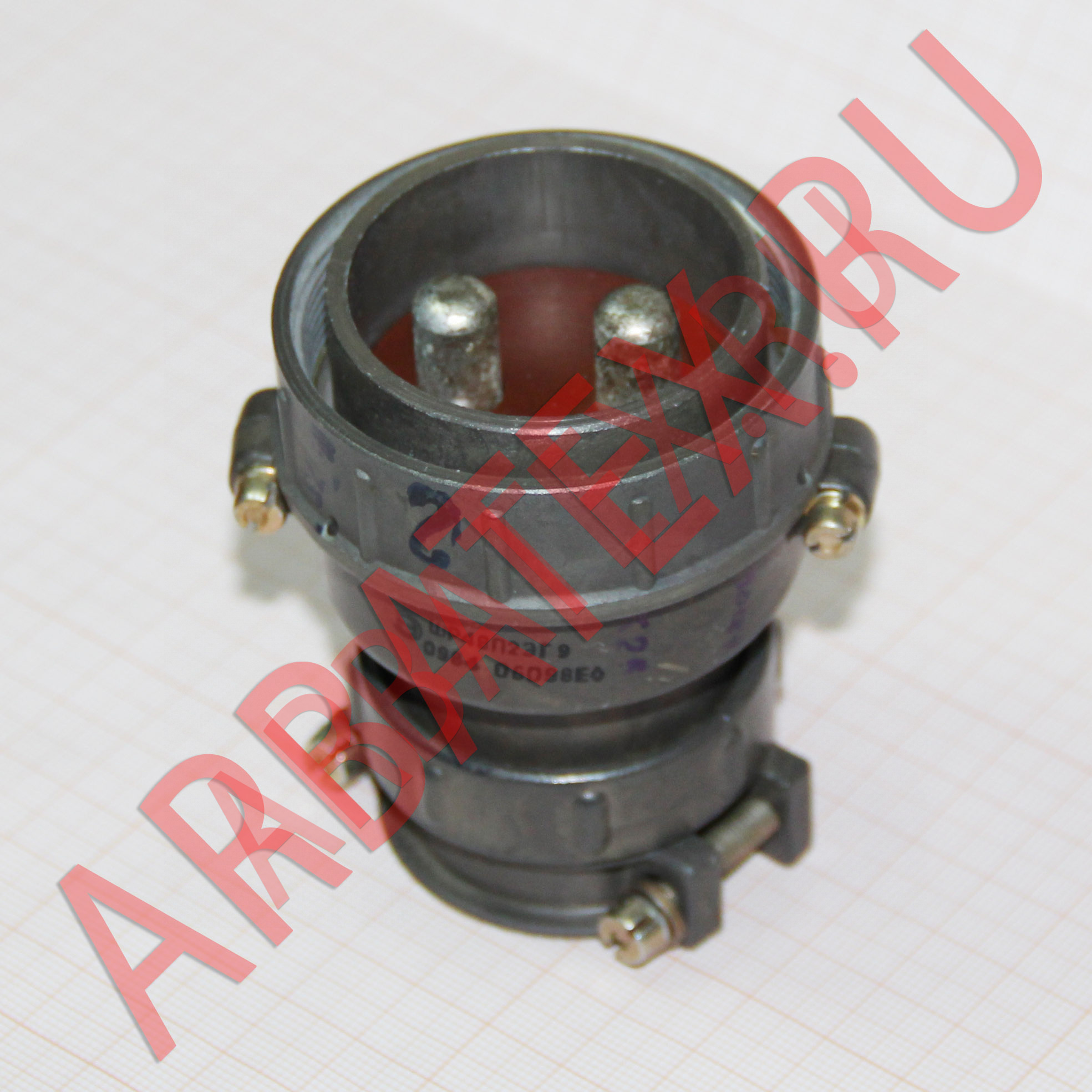

ШР48П2ЭГ9 вилка кабельная

Вилка кабельная ШР48П2ЭГ9 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР48П2ЭГ9, где:

ШР - тип соединителя. 48 - условный размер корпуса. П - с прямым патрубком. 2 - количество контактов. Э - для экранированного кабеля. Г - вилка. 9 - сочетания контактов.

Технические характеристики :

Рабочий ток - 200 А. Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметр контактов - 9 мм. Покрытие контактов - серебро. Сопротивление контактов - 0,15 мОм. Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм. Сочленение соединителей - резьбовое. Метод монтажа - пайка. Габаритные размеры - 68,1×69,1×59,5 мм. Температура окружающего воздуха - от -60° С до +60° С.
