Описание:
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 200В (амплитудное значение) и силе тока до 2 А.
Применяются для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро- и радиоаппаратуры специального и общего назначения.

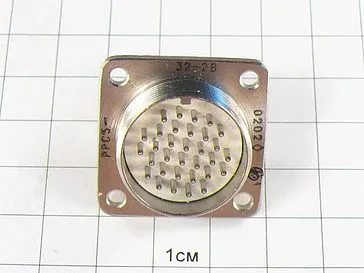

Соединители состоят из герметичной приборной вилки РРС5 и негерметичной кабельной розетки РРС3.
Крепление корпуса вилки РРС5 к панели прибора обеспечивается с помощью винтов.
Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от перепутывания при сочленении одинаковых диаметров.
Покрытие контактов: никель или золото.
Присоединение проводов к хвостовикам контактов - методом пайки.
Соединители РРС5 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].
Основные технические характеристики соединителей РРС5:
| Общие характеристики соединителей РРС5: |
|---|
| Тип соединителя: | цилиндрический, низкочастотный, герметичный |
| Климатическое исполнение: | всеклиматическое |
| Условный размер корпуса: | 14, 18, 22, 24, 27 |
| Состав соединителя: | вилка |
| Вид корпуса: | блочный (приборный) |
| Исполнение монтажной части: | без кожуха |
| Вид сочленения: | резьбовое |
| Поляризация корпуса: | одношпоночная поляризация и многопозиционная установка изоляторов |
| Покрытие контактов: | штырей - никель, гнезд - золото |
| Способ монтажа проводов: | пайкой |
| Технические параметры соединителей РРС5: |
|---|
| Общее количество контактов: | 10, 19, 32, 50 |
| Сопротивление контактов, не более, МОм: | 30 |
| Максимальный токовая нагрузка на одиночный контакт, А: | 2 |
| Суммарный токовая нагрузка на соединитель, А: | 15....35 |
| Максимальное рабочее напряжение, В: | 200 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 600 (60) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-10 (10-12) |
| Рабочая температура окружающей среды, °C: | от -60 до +100 |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений-расчленений: | 250 |
| Срок сохраняемости, лет: | 25 |
