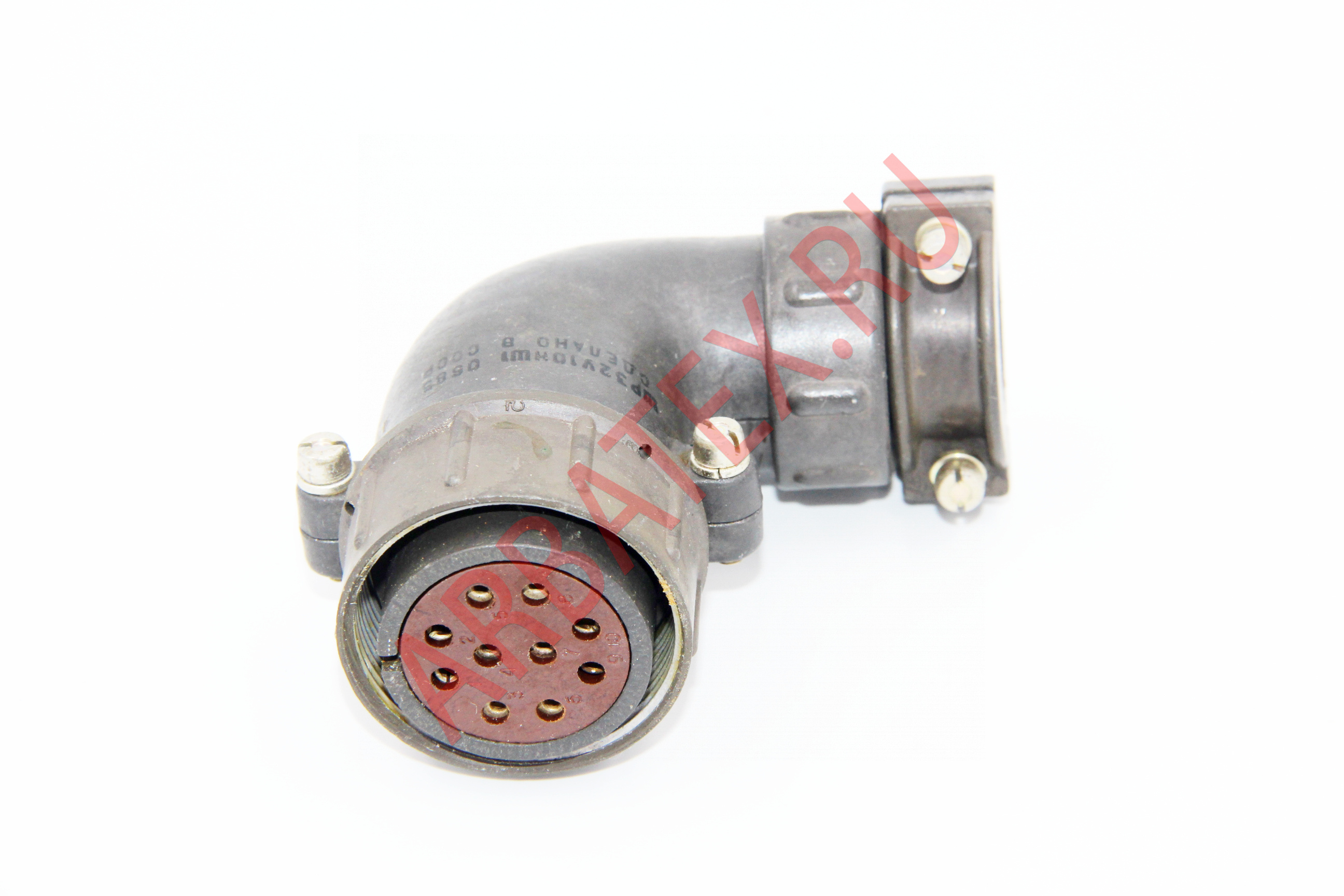

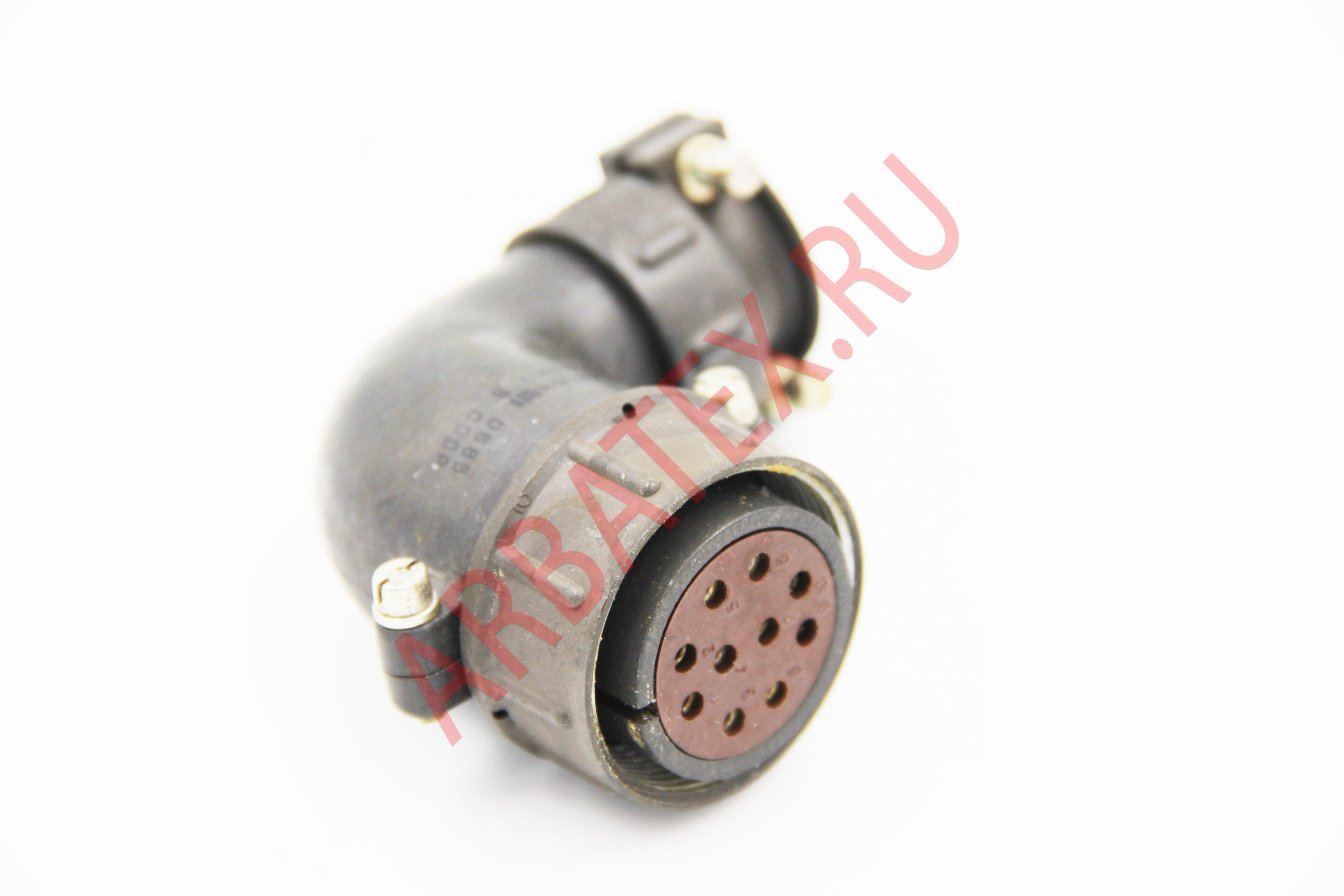

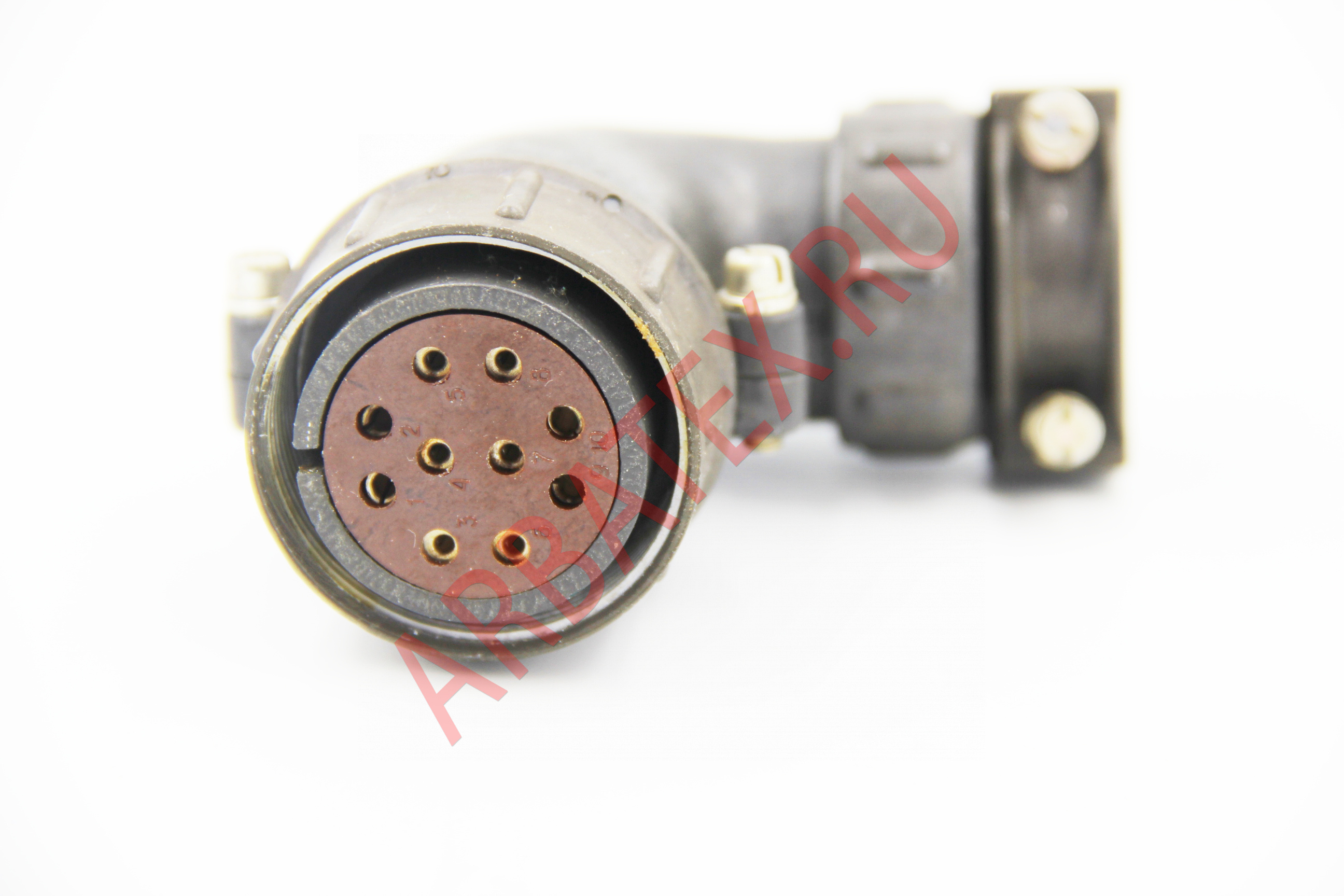

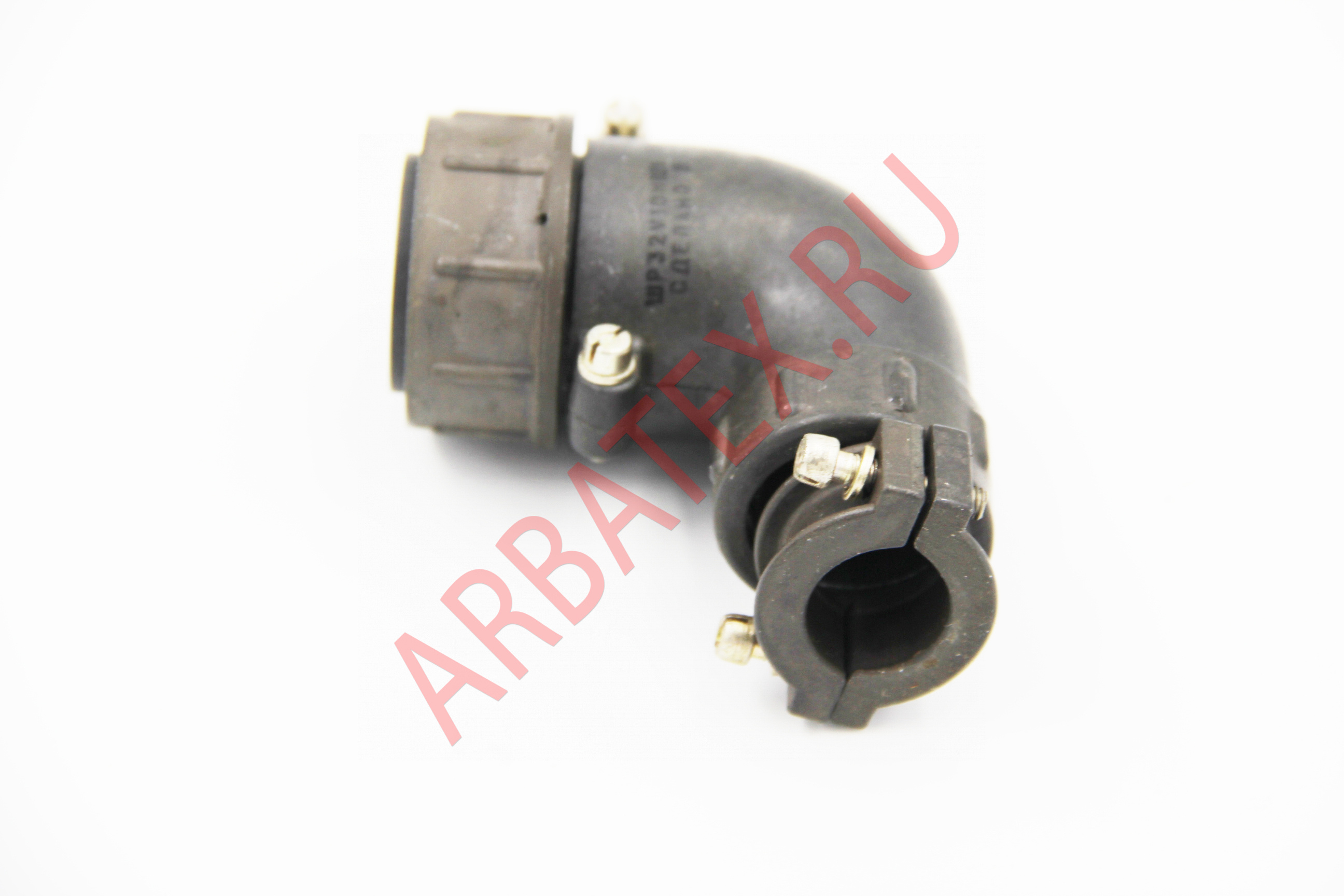

ШР32У10НШ1 розетка кабельная электрическая цилиндрическая ручного соединения низкочастотная негерметичная, внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В. Разъемы ШР, ШРГ могут насчитывать от 1 до 47 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус.
Условные обозначения:
ШР - тип соединителя-штепсельный разъем негерметичный.
32 - условный размер корпуса.
У - с угловым патрубком.
10 - количество контактов.
Н - для неэкранированного кабеля.
Ш - розетка.
1 - сочетания контактов.
Технические характеристики:
Рабочее напряжение, не более 850 В. Максимальная токовая нагрузка на одиночный контакт, не более 6 А. Сопротивление изоляции в нормальных климатических условиях, не менее 5000 Мом. Метод монтажа - пайка. Минимальный срок сохраняемости 15 лет. Температура окружающей среды от -60°С до +60°С.
