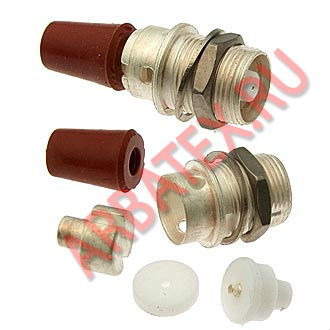

СР50-105ФВ

Соединитель СР50-105ФВ негерметичный прямой разъем, с полиэтиленовой изоляцией. Изделие являет собой комбинацию из двух коаксиальных разъёмов, соединённых коротким жестким отрезком коаксиальной линии.

Условное обозначение:

Розетка СР-50-105ФВ, где:

СР - соединитель радиочастотный.

50 - величина волнового сопротивления (Ом).

105 - порядковый номер разработки.

Ф - фторопласт как изоляционный материал.

В - всеклиматическое исполнение.

Технические характеристики:

Рабочее напряжение в нормальных условиях - 500 В
Количество сочленений-расчленений - 500
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С.
Вид соединения - резьбовое.
Материал корпуса-латунь.
