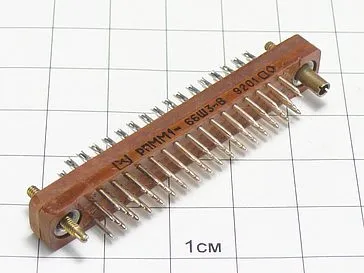

| Общие характеристики соединителей РПММ1: | ||
|---|---|---|
| Тип соединителя: | прямоугольный, низкочастотный, миниатюрный, для объемного монтажа | |
| Климатическое исполнение: | всеклиматическое | |
| Состав соединителя: | вилка (штырь), розетка (гнездо) | |
| Вид корпуса: | блочный (приборный), кабельный | |
| Конструктивное исполнение: | блочная часть без кожуха, блочная часть с резьбовыми направляющими, кабельная часть без кожуха, кабельная часть с хомутом | |
| Покрытие контактов: | серебро | |
| Способ монтажа проводов: | объемный, пайкой | |
| Монтаж: | внутренний | |
| Технические параметры соединителей РПММ1: | ||
| Общее количество контактов: | 8, 11, 14, 20, 26, 35, 44, 50, 66 | |
| Сопротивление контактов, не более, МОм: | 5 | |
| Рабочий ток на контакт, А: | 3 | |
| Максимальное рабочее напряжение, В: | 200 | |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 | |
|
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
1....5000 150 (15) |
|
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) | |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 150 (15) | |
| Атмосферное пониженное давление, кПа: | 303 | |
| Рабочая температура окружающей среды, °C: | от -60 до +100 | |
| Повышенная относительная влажность воздуха при температуре 35°C, %: | 98 | |
| Минимальная наработка, часов: | 10000 | |
| Количество сочленений-расчленений: | 500 | |
| Срок сохраняемости, лет: | 15 | |
