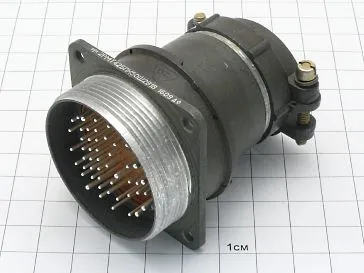

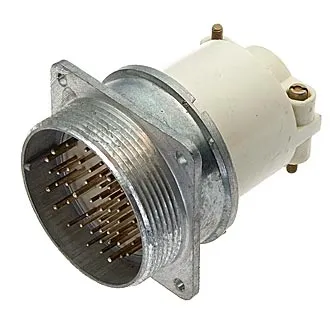

ОНЦ-РГ-09-42/50-В2

Соединители предназначены для внутреннего монтажа экранированными и неэкранированными кабелями, при этом изменяется вид концевой гайки. Изготавливаются во всеклиматичесом исполнении УХЛ в соответствии с бР0.364.082 ТУ.
Приборная часть изготавливается без патрубков или с прямыми патрубками.
Кабельная часть изготавливается без патрубков или с прямыми и угловыми патрубками.
Сочленение - резьбовое.
Поляризация корпусов - одношпоночная.
Покрытие контактов: никель.

Условные обозначения:

Вилка (Розетка) ОНЦ-РГ-09-4(7,10,19,24,32,45,50)/14(18,22,24,27,30,33,39,42)-В(Р)1(2,3,11,12,13,14,15,16,17,18)БС, где:
ОНЦ-РГ-09 - тип соединителя - соединитель низкочастотный цилиндрический.
4, 7, 10, 19, 24, 32, 45, 50 - количество контактов.
14, 18, 22, 24, 27, 30, 33, 39, 42 - условный размер корпуса.
Вид контакта:
- В - вилка;
- Р - розетка.
Конструктивное исполнение:
- 1 - приборная часть без кожуха (патрубка);
- 2 - приборная часть неэкранированная с прямым кожухом (патрубком);
- 3 - приборная часть экранированная с прямым кожухом (патрубком);
- 6 - кабельная часть неэкранированная с прямым кожухом (патрубком) в пластмассовом исполнении;
- 7 - приборная часть в пластмассовом исполнении;
- 11 - кабельная часть без кожуха (патрубка);
- 12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
- 13 - кабельная часть экранированная с прямым кожухом (патрубком);
- 14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
- 15 - кабельная часть экранированная с угловым кожухом (патрубком);
- 16, 17, 18 - пластмассовое исполнение.
Б - приборный корпус без левой резьбы.
Покрытие контактов:
- С - серебро;
- отсутствие буквы - никель.

Технические параметры соединителей ОНЦ-РГ-09:
Общее количество контактов:	4, 7, 10, 19, 24, 32, 45, 50
Сопротивление контактов, не более, МОм:           - диаметр контакта 1,0 мм           - диаметр контакта 1,5 мм	50 30
Максимальный токовая нагрузка на одиночный контакт, А:	5....10
Максимальное рабочее напряжение, В:	500
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	400 (40)
Атмосферное пониженное давление, Па (мм рт.ст.):	5,3·10-4 (400)
Рабочая температура окружающей среды, °C:	от -60 до +70
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	6
