Описание товара

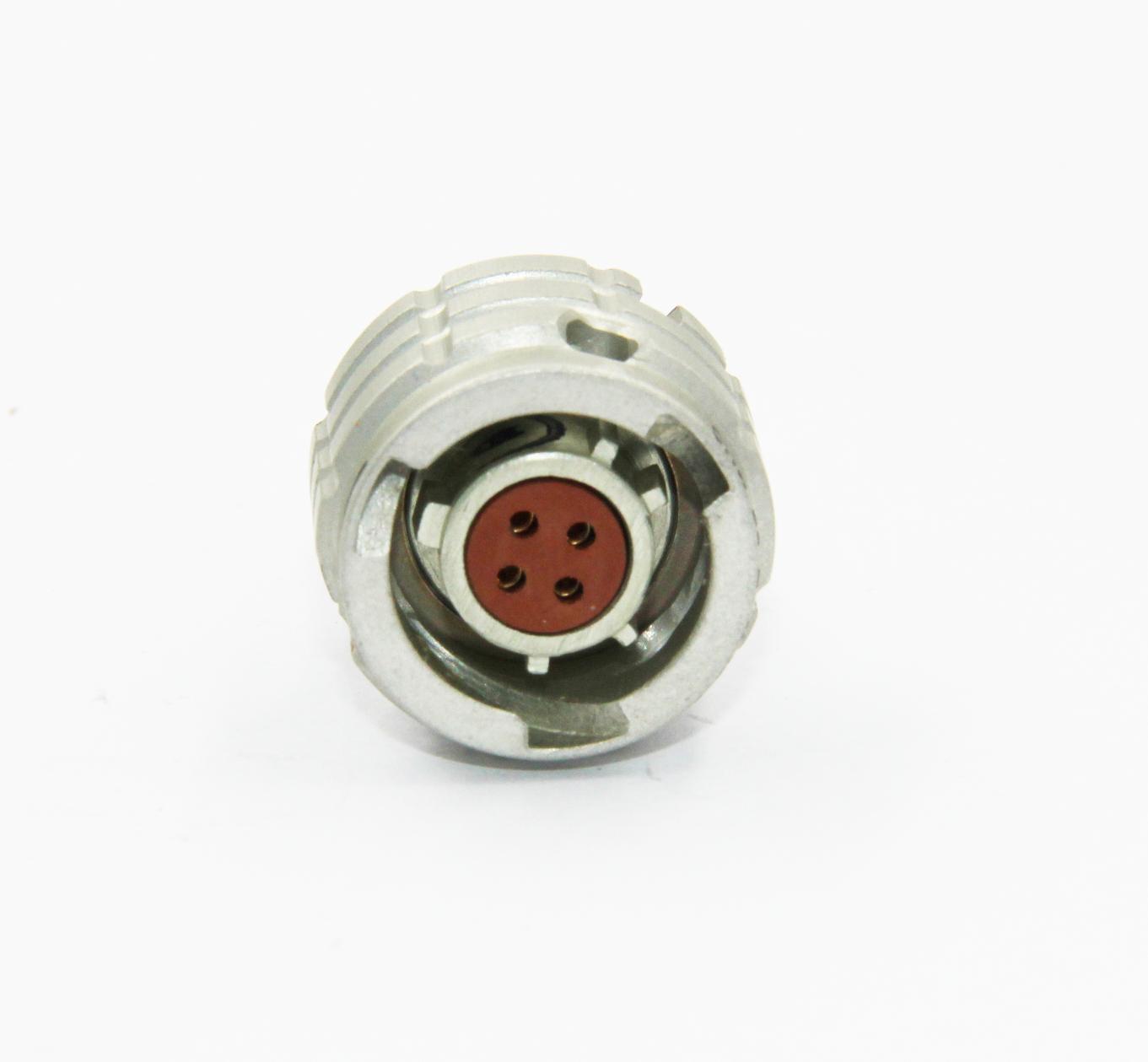

Соединители ОНЦ-БС-1 и ОНЦ-БС-2 состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения.
Вилки изготавливаются без кожуха.

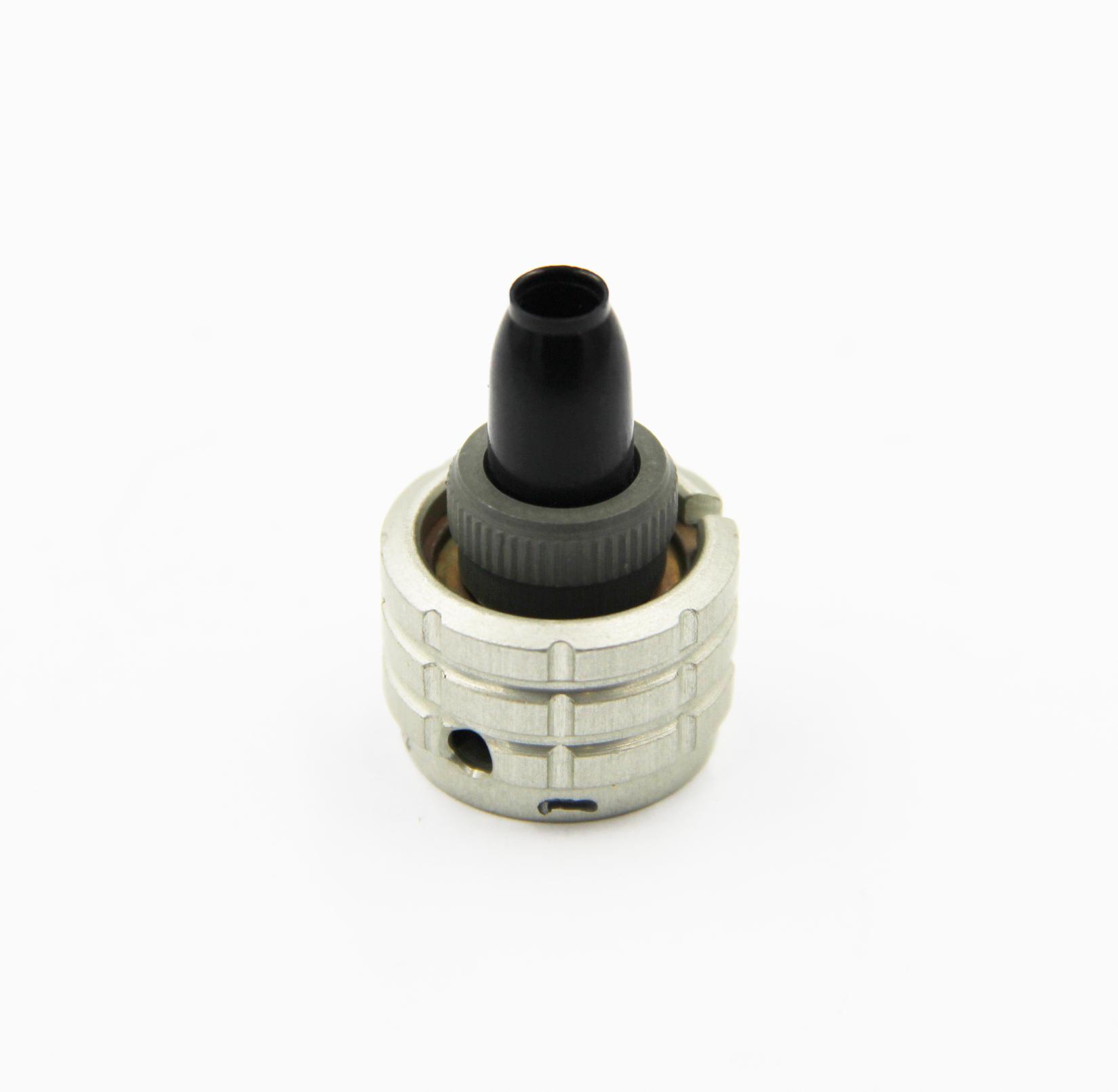

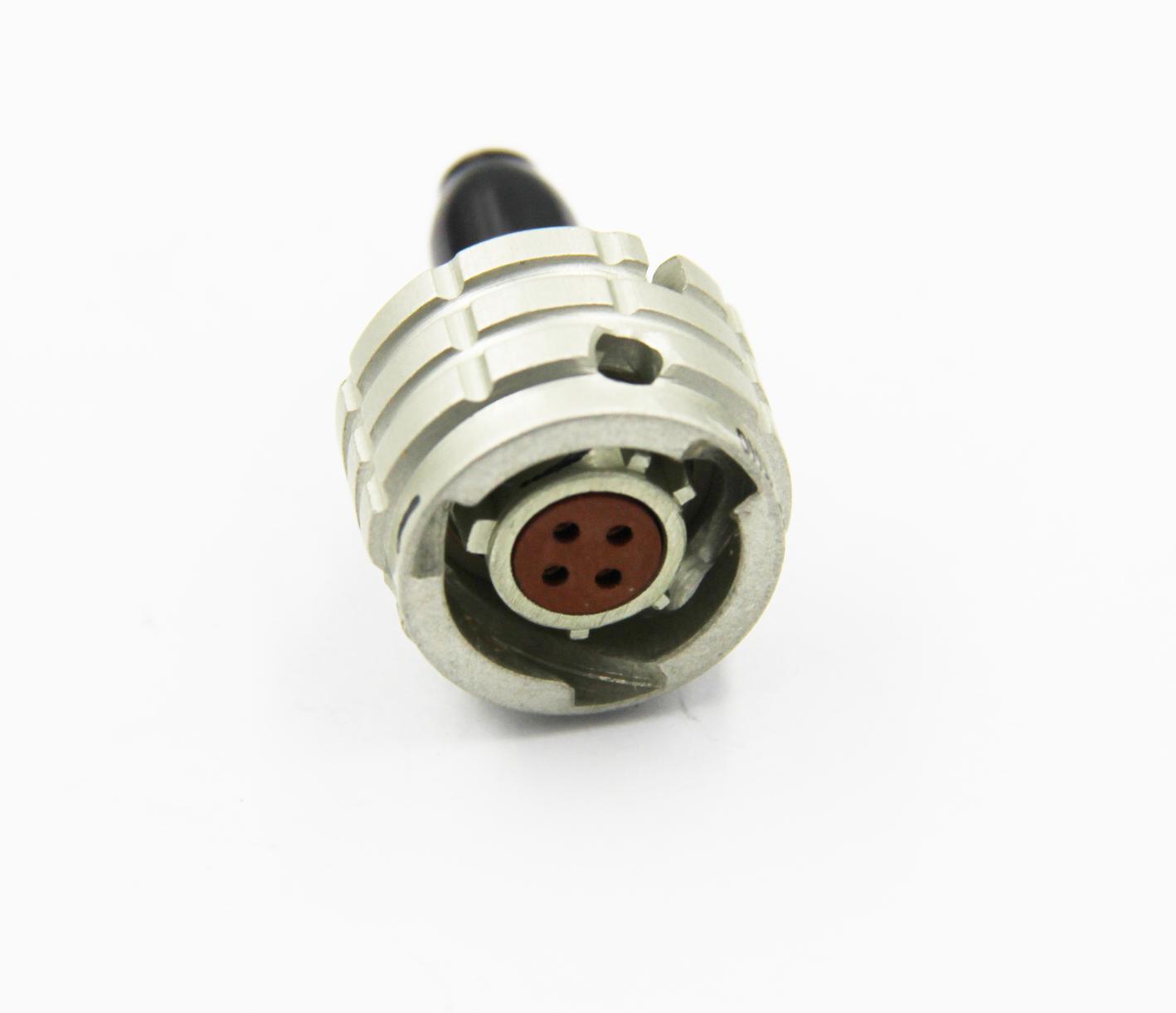

Розетки с прямым пластмассовым кожухом.
Сочленение байонетное.
Покрытие контактов: серебро (ОНЦ-БС-1), золото (ОНЦ-БС-2).
Многошпоночная многопозиционная поляризация сочленения.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030 ТУ (АШДК 434410.088 ТУ).

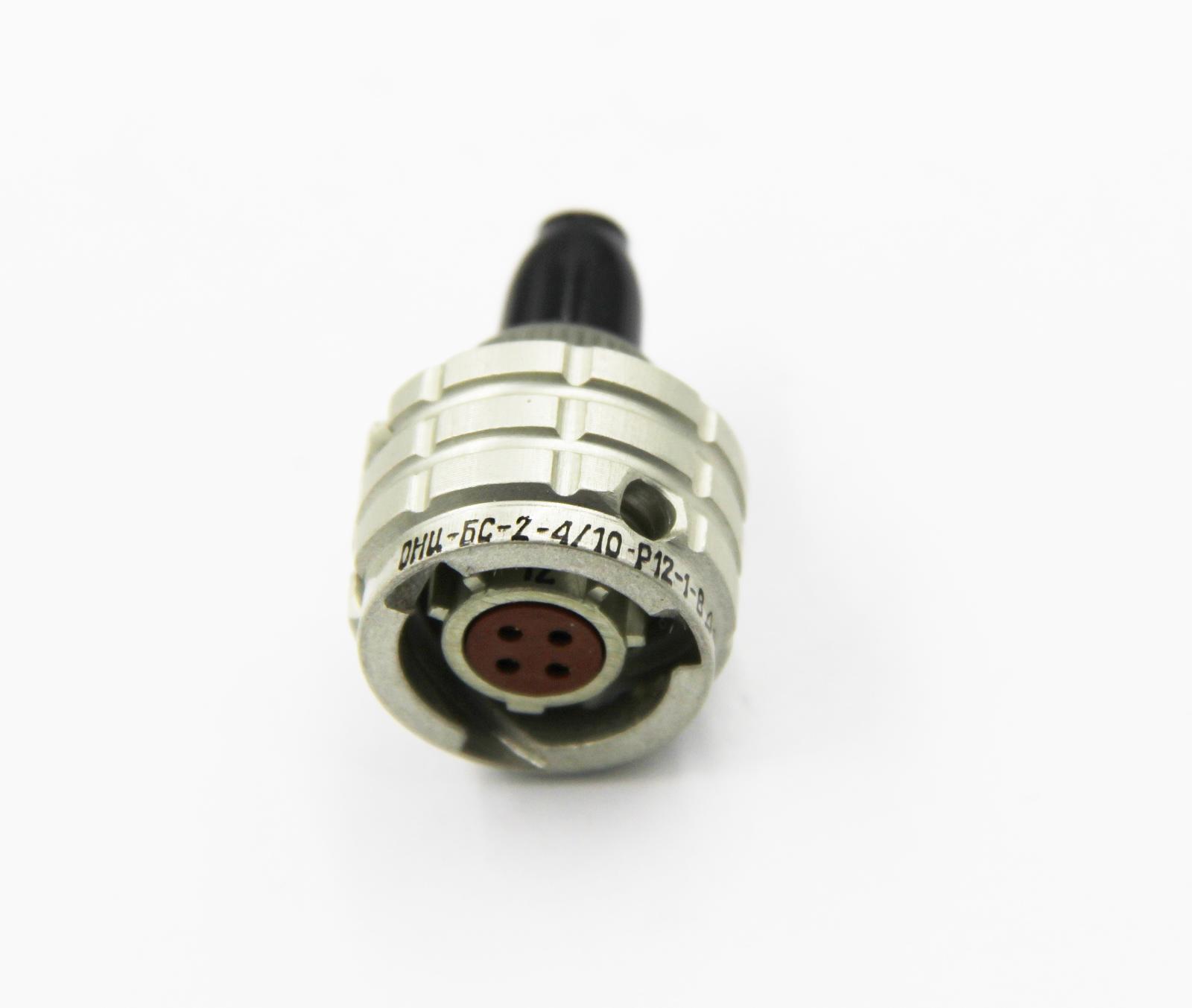

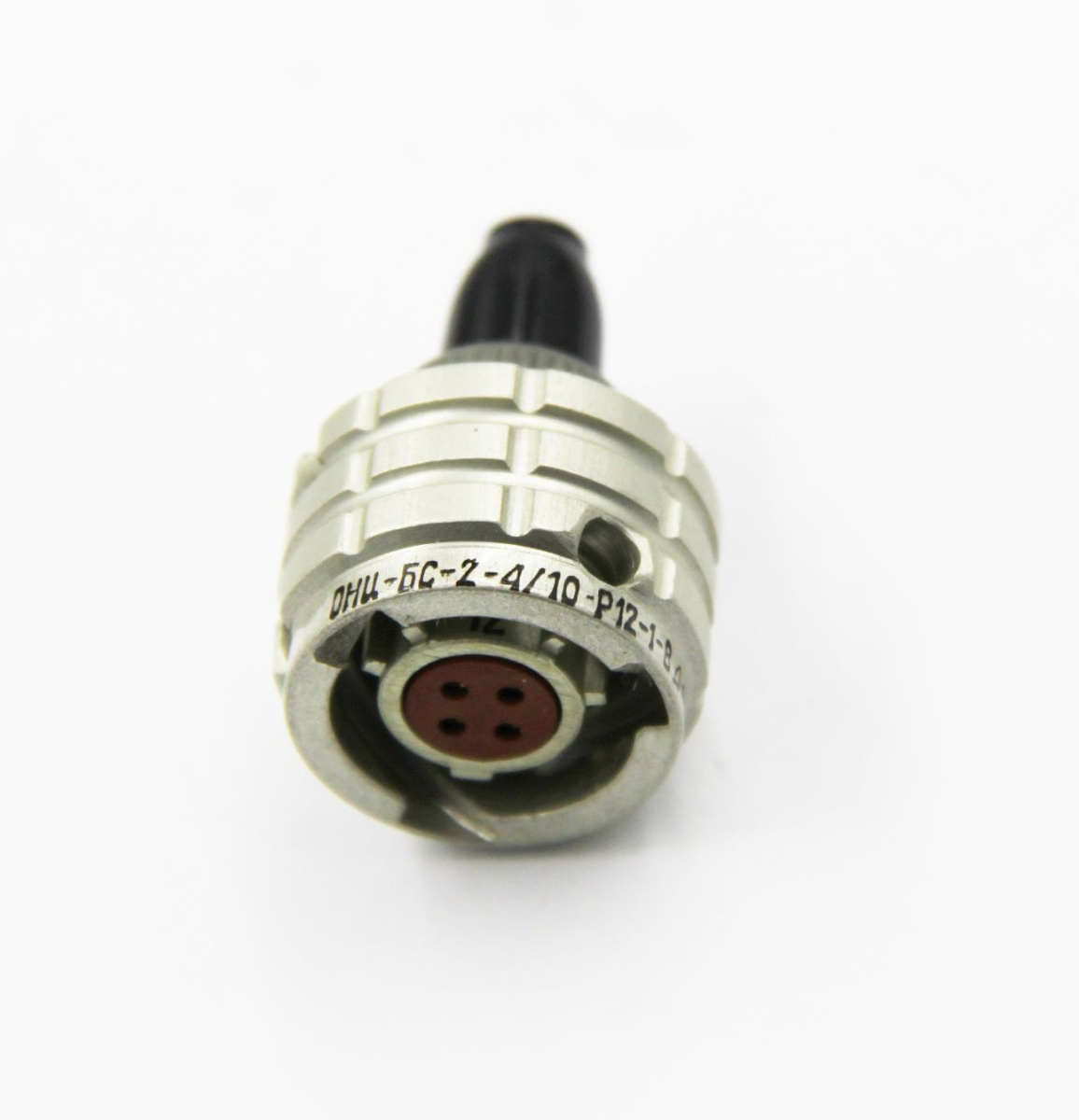

Условное обозначение ОНЦ-БС-1-4/10-Р12-1В:
- Тип соединителя: цилиндрический низкочастотный соединитель с байонетным сочленением - ОНЦ-БС
- Покрытие контактов: серебро - 1
- Количество контактов - 4
- Условный диаметр корпуса - 10
- Часть соединителя: розетка - Р
- Конструктивное исполнение: розетка кабельная с кожухом - 12
- Вариант поляризации корпуса - 1
- Всеклиматическое исполнение - В
| Технические параметры соединителей ОНЦ-БС-2: |
|---|
| Общее количество контактов: | 4, 7, 10, 19, 32, 50 |
| Сопротивление контактов, не более, МОм: | 5 |
| Максимальный ток на одиночный контакт, А: | 1,5....3,7 |
| Максимальное рабочее напряжение, В: | 250 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
| Емкость между любыми соседними контактами, не более пФ: | 5 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 200 (20) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1471 (150) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-4 (10-6) |
| Повышенная относительная влажность воздуха при температуре +35 °С: | 98% |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Минимальная наработка, часов: | 15000 |
| Количество сочленений-расчленений: | 250 |
| Срок сохраняемости, лет: | 15 |
