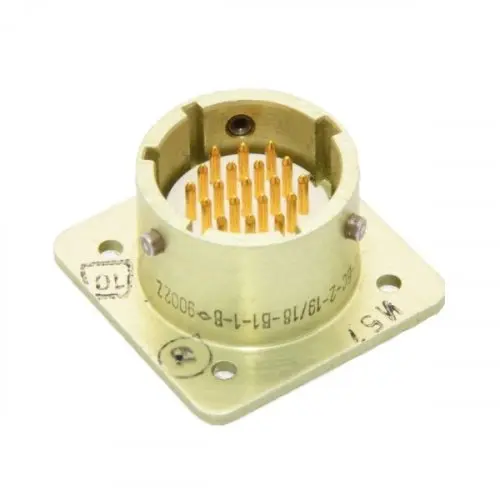

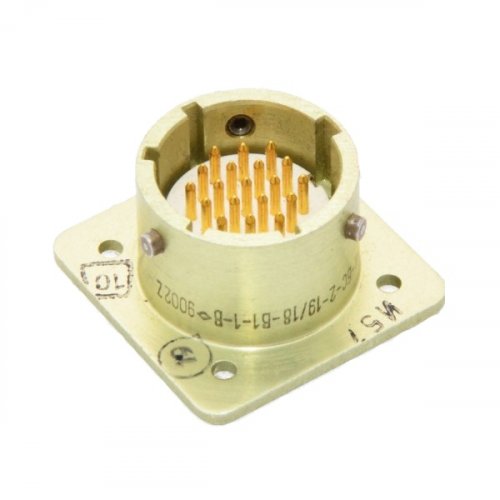

ОНЦ-БС-2-19/18-В1-1-В

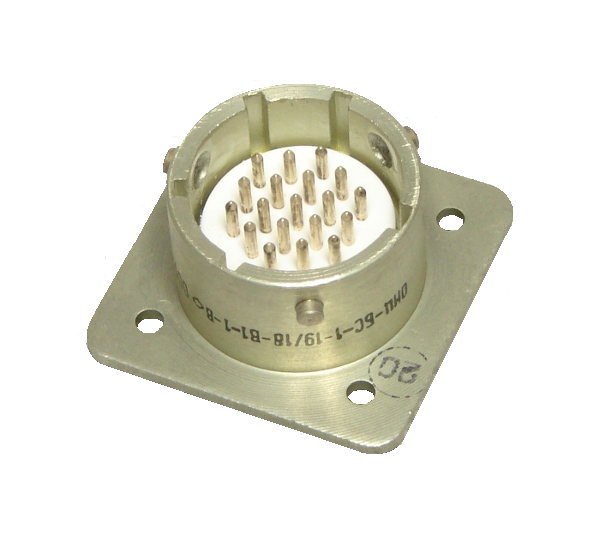

Вилки ОНц-БС-1(2) имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 3 позиций) установку изоляторов, защищающую от несанкционированного сочленения. Приборные герметичные вилки ОНц-БС-1(2) для печатного монтажа сочленяются с кабельными розетками ОНЦ-БС-1(2). Сочленение соединителей – байонетное, крепление вилок на изделиях – фланцевой гайкой. Покрытие контактов в соединителях: ОНц-БС-1   серебро, ОНц-БС-2 – золото. Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030 ТУ1 (дополнение к техническим условиям бР0.364.030 ТУ), (приемка  “5”).

Структура условного обозначения:

ОНЦ-БС-2-19/18-В1-1-В
ОНЦ-БС - тип соединителя;
2 - покрытие контактов: 1 – серебро, 2 - золото;
19 - количество контактов;
18 - условный диаметр корпуса;
В - часть соединителя: В – вилка, Р - розетка;
1 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
1 - многопозиционная поляризация;
В - всеклиматическое исполнение.

Технические параметры соединителей ОНЦ-БС-2:
Общее количество контактов:	4, 7, 10, 19, 32, 50
Сопротивление контактов, не более, МОм:	5
Максимальный ток на одиночный контакт, А:	1,5....3,7
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Емкость между любыми соседними контактами, не более пФ:	5
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	200 (20)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1471 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +35 °С:	98%
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	15
