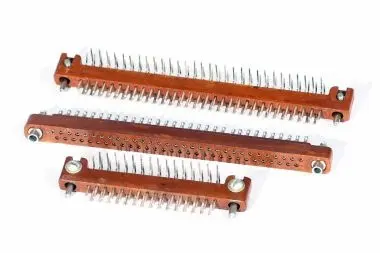

ГРППМ5-35Ш2-В Разъемы разное фото фото 2

Отзывов: 0

Добавить отзыв

Описание товара:

ГРППМ5-35Ш2В - это разъем (артикулярное наименование по ГОСТ)
электросоединители миниатюрные ручного соединения (разединения) низкочастотные прямоугольные. Применяются для эксплуатации в РЭА широкого спектра применения для работы в электроцепях дискретного, знакопеременного (до 3MHz) и импульсных токов объемного и печатного монтажа. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Исполнение и корпуса металлокарболитовое. Модель компонента наносится согласно ГОСТ30668-2000 на карболитовой части. Климатически исполнены УХЛ и согласованны 2) техусловиям Ке0.364.010ТУ.

52.87 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

ГРППМ5-35Ш2-В соединители электрические низкочастотные прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Вилка (Розетка) ГРППМ5(6,7,8,10)-35(48,57,64,90)Ш(Г)О(Пл,А,Б)1(2)-В Ке0.364.010 ТУ

Обозначение		Расшифровка
ГРППМ		тип - разъем прямо-угольный мало-габаритный
5(6,7,8,10)		№ исполнения
35(48,57,64,90)		кол-во конт-ов
Часть соединителя	Ш	вил
Часть соединителя	Г	роз
Конструкт-ое исполн-ие	О	роз (тип)5, (тип)6, (тип)10 неплавающие контакт/объёмн/монт
	Пл	роз (тип)10 плавающая контакт/объёмн/монт
	А	вил (тип)7 прям/печатн/монт
	Б	вил (тип)10 углов/печатн/монт с малым расстоянием между рядами хвостов штыреи
	без буквы	роз (тип)7, (тип)8 углов/печатн/монт; роз (тип)10 прям/печатн/монт; вил (тип)5, (тип)6, (тип)10 углов/печатн/монт; вил (тип)8 прям/печатн/монт
Напыление контактов	1	Au
Напыление контактов	2	Ag
В		всеклиматика по ГОСТВ20.39.404-81
Ке0.364.010ТУ		номер ТУ

Технические характеристики

основные ГРППМ5-35Ш2В параметры:
Наименование параметра, единица замера	Норма
Наименование параметра, единица замера	больше	меньше
Iраб на контакт, A		1,0
Umax, V		100,0
Uиспыт.max, V		500,0
Rконт, Om		0,010
Емкость между контактами, pF: шаг 5mm		3,0
шаг 2,5mm и 3mm		4,0
Rизол, Mom	1000,0
Сила разъединения контактов, Н (гс)	0,20(20,0)
Сила разъединения соединителей, Н (кгс): ...5-35Ш2, ...5-35ГО2, ...6-35Ш2, ...6-35ГО2	56,0(5,60)
...6-57Ш2, ...6-57ГО2	88,0(8,80)
...7-90ША1, ...7-90ША2, ...7-90Г1, ...7-90Г2	135,0(13,50)
...8-48Ш2, ...8-48Г2	75,0(7,50)
...10-64ШБ2, ...10-64ГПл2, ...10-64Г2	102,0(10,20)
...10-90Ш1, ...10-90Ш2, ...10-90Г1, ...10-90Г2, ...10-90ГО2	150,0(15,0)
Количество соединений-разъединений	250,0
Min наработка, ч	10000
Min срок сохраняемости, лет	12,0

Условия эксплуатации

Условия ГРППМ5-35Ш2В применения:
Наименование параметра, единица замера	Норма
Синусоидальная вибрация: на частотах, Hz	1,0-2000,0
max ускорение, m/s2 (g)	100,0(10,0)
Акустический шум: на частотах, Hz	5,0-10000,0
Max звуковое давление, dB	140,0
Механ-ий удар неоднократного воздействия: max ускорение удара, m/s2 (g)	350,0(35,0)
время воздействия, ms	2,0-10,0
Механ-ий удар однократного воздействия: max ускорение удара, m/s2 (g)	1500,0(150,0)
время воздействия, ms	1,0-2,0
Линейное ускорение, m/s2 (g)	1000,0(100,0)
Атмосферное пониженнее рабочее давление, Pa (мм рт. ст.)	3,9*10^2(3)
Высокая рабочая температура ОС, оC	70,0
Низкая рабочая температура ОС, оC	-60,0
Изменение температур (с учётом перегрева контактов), oС	c 100 по -60
Уровень высокой влажности при температуре ОС 35oC, %	98,0
Допуск соединения проводов сечением, mm2 :
роз (тип)5 и (тип)6	0,140
роз (тип)10 одного провода	0,350
2-проводов, для каждого	0,140
