ГРПМ3-31Г1-В

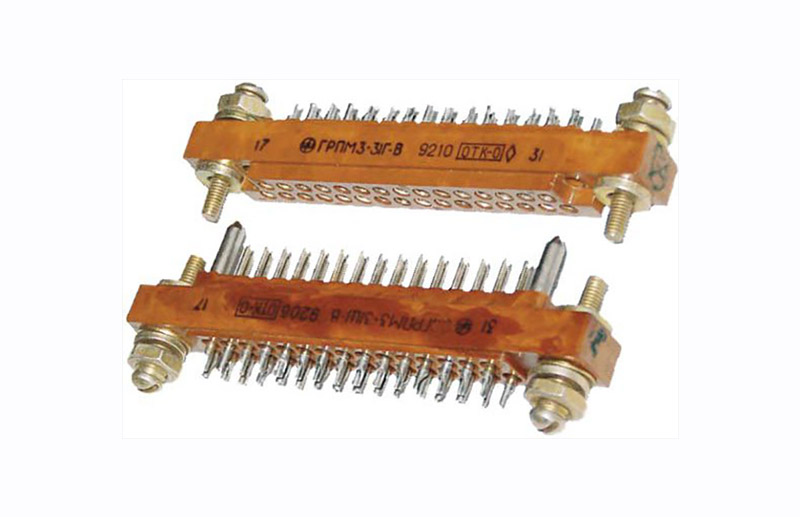

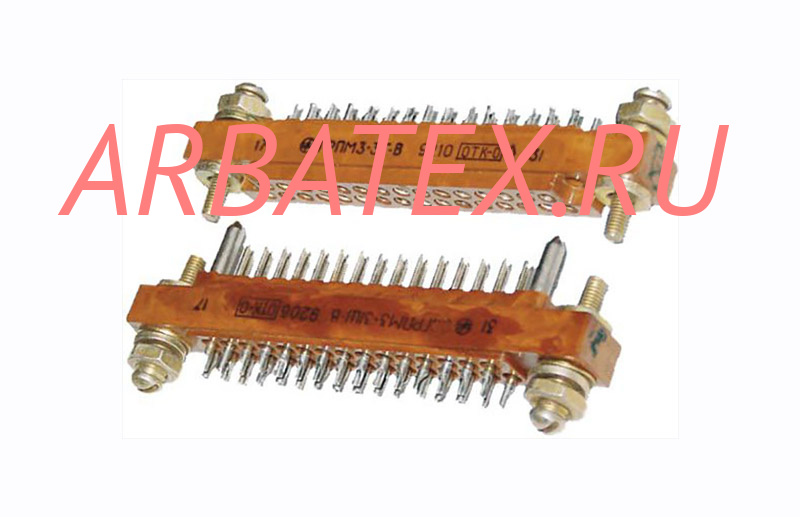

ГРПМ3-31Г-В розетка кабельная с нормальным хвостовиком предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, обеспечивает соединение печатных плат с объёмным монтажом и печатных плат между собой.

Условное обозначение:

Розетка ГРПМ3-31Г-В, где:

ГРПМ - прямоугольный малогабаритный тип соединителя с гиперболоидными гнездами.

3 - порядковый номер разработки.

31 - количество контактов.

Г - розетка.

В - всеклиматическое исполнение.

При отсутствии дальнейшей расшифровки формулы изделия разъём ГРПМ3-31Г-В имеет следующую конструктивную особенность - нормальный хвостовик.

Технические характеристики ГРПМ3-31Г-В:

Рабочий ток на контакт - не более 1 А.

Максимальное напряжение - 100 В (ампл.).

Сопротивление контактов для исполнений:

- печать-печать - не более 8 мОм;

- печать-объём; объём-объём - 5 мОм.

Сопротивление изоляции - не менее 20 000 МОм.

Электрическая прочность изоляции - 500 В (ампл.).

Емкость между соединительными контактами - не более 3 пФ.

Усилия расчленения для ГРПМ3-31Г-В:

- соединителей - от 35 Н до 140 Н (от 3,5 кгс до 14 кгс);

- контактов с контрольным калибром - не менее 0,3 Н (0,03 кгс).

Число сочленений-расчленений - 1000.

Покрытие контактов - серебро.

Гамма-процентная наработка - 15 000 ч.

Гамма-процентный срок сохраняемости - 25 лет.

Габаритные размеры - 79,5×23×10,1 мм.

Масса - не более 30 г.

Варианты исполнения изделий разъёмы ГРПМ3-31Г-В в зависимости от вида приёмки:

- отдел технического контроля - ГРПМ3-31Г-В ОТК;

- особо стойкие (особо стабильные) - ОСГРПМ3-31Г-В, ГРПМ3-31Г-В ОС;

- приемка заказчика - ГРПМ3-31Г-В ПЗ;

- военная приемка - ГРПМ3-31Г-В ВП.

Условия эксплуатации:

Температура среды - от -60° С до +85° С.

Смена температур с учетом температуры перегрева контактов - от -60° С до +115° С.

Атмосферное пониженное рабочее давление - 1,33·10^-6 Па (10^-6 мм рт. ст.).

Синусоидальная вибрация:

- диапазон частот - от 1 Гц до 5000 Гц;

- амплитуда ускорения - 300 м/с².

Акустический шум:

- диапазон частот - от 50 Гц до 10 000 Гц;

- уровень звукового давления - 150 дБ.

Механический удар одиночного действия:

- пиковое ударное ускорение - 1500 м/с²;

- длительность действия - от 1 мс до 3 мс.

Механический удар многократного действия:

- пиковое ударное ускорение - 500 м/с²;

- длительность действия - от 2 мс до 10 мс.

Линейное ускорение изделий соединители ГРПМ3-31Г-В - 1000 м/с².

Повышенная относительная влажность воздуха, при температуре +35° С - 98%.

Иней и роса, солнечное излучение, соляной туман, плесневые грибы.

Хвостовики контактов соединителей должны допускать присоединение проводов с максимальным сечением - 0,7 мм².
