2РТТ20КПН2Г4В

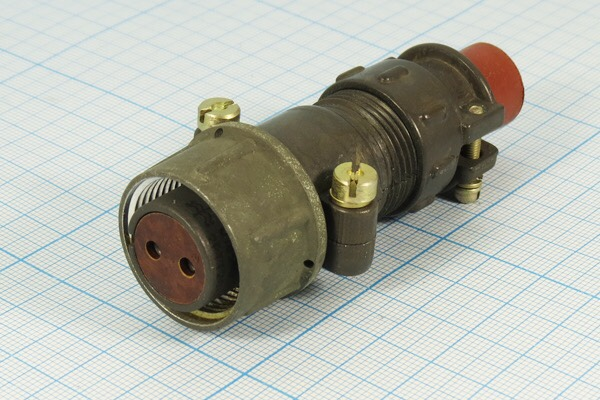

2РТТ20КПН2Г4В розетка кабельная с прямым патрубком и гайкой для неэкранированного кабеля предназначена для применения в радиотехнической и радиоэлектронной аппаратуре, как соединители общего назначения.

Условное обозначение:

Розетка 2РТТ20КПН2Г4В, где:

2РТТ - соединитель пылебрызгозащищенный.

20 - условный размер корпуса.

К - кабельный вид корпуса.

П - прямой вид патрубка.

Н - гайка патрубка для неэкранированного кабеля.

2 - количество контактов.

Г - розетка.

4 - сочетание контактов.

В - всеклиматическое исполнение.

Технические характеристики 2РТТ20КПН2Г4В:

Рабочий ток на контакт - 25 А.

Максимальное рабочее напряжения - 700 В.

Сопротивление электрического контакта розетки 2РТТ20КПН2Г4В - не более 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Количество сочленений-расчленений - 500.

Диаметр контакта - 2,5 мм.

Покрытие контактов 2РТТ20КПН2Г4В - серебро.

Сочленения соединителей - резьбовое.

Поляризация корпусов - одношпоночная.

Минимальная наработка - 1000 ч.

Срок сохраняемости - 15 лет.

Габаритные размеры - 74×39×29,5 мм.
