2РТ28П4НШ5-А вилка

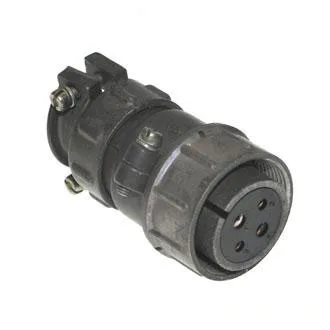

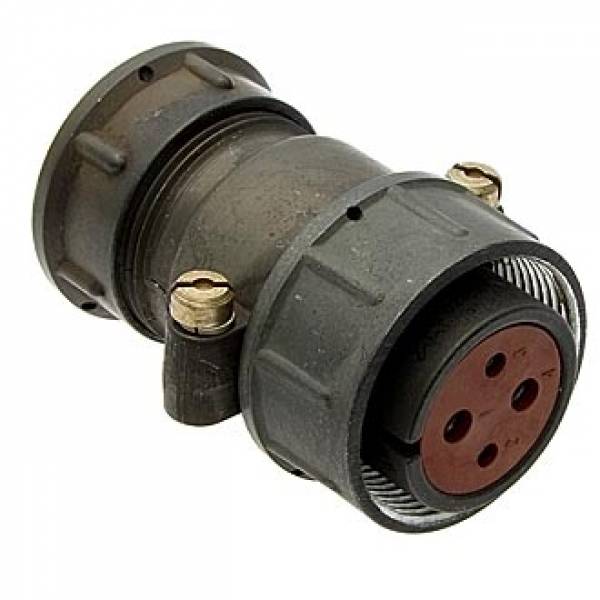

2РТ28П4НШ5-А розетка кабельная с прямым патрубком и гайкой для неэкранированного кабеля предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Розетка 2РТ28П4НШ5-А, где:

2РТ - тип соединителя.

28 - условный размер корпуса.

П - прямой патрубок.

4 - количество контактов.

Н - для неэкранированного кабеля.

Ш - розетка.

5 - сочетания контактов.

А - обозначение материала изолятора.

Технические характеристики 2РТ28П4НШ5-А:

Рабочий ток на контакт диаметром:

- 2,5 мм - 25 А;

- 3,5 мм - 50 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметры контактов - 2,5 мм; 3,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов диаметром:

- 2,5 мм - 1 мОм;

- 3,5 - 0,75 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Количество сочленений-расчленений изделий соединителей 2РТ28П4НШ5-А - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости изделия разъём 2РТ28П4НШ5-А - не менее 20 лет.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 67,7×37,1×29,5 мм.

Варианты исполнения розеток 2РТ28П4НШ5-А в зависимости от вида приёмки:

- отдел технического контроля - 2РТ28П4НШ5-А ОТК;

- особо стойкие (особо стабильные) - ОС2РТ28П4НШ5-А, 2РТ28П4НШ5-А ОС;

- приемка заказчика - 2РТ28П4НШ5-А ПЗ;

- военная приемка - 2РТ28П4НШ5-А ВП.
