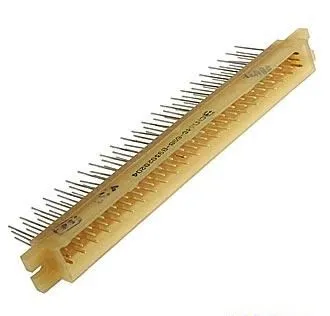

| Общие характеристики соединителей СНП34, СНП34С: | ||
|---|---|---|
| Тип соединителя: | прямоугольный, низкочастотный, для печатного монтажа | |
| Климатическое исполнение: | всеклиматическое | |
| Состав соединителя: | вилка (штырь), розетка (гнездо) | |
| Вид корпуса: | блочный (приборный) | |
| Конструктивное исполнение: | прямая вилка, угловая розетка | |
| Покрытие контактов: | золото, серебро | |
| Способ монтажа проводов: | объемный, пайкой | |
| Монтаж: | внутренний | |
| Технические параметры соединителей СНП34, СНП34С: | ||
| Общее количество контактов: | 20, 30, 46, 69, 90, 113, 135 | |
| Сопротивление электрического контакта, не более, Ом: | 0,015 | |
| Рабочий ток на контакт, не более, А: | 2 | |
| Максимальное рабочее напряжение, В: | 150 | |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 | |
|
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
1....2000 100 (10) |
|
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (5000) | |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 400 (40) | |
| Линейная нагрузка с ускорением, м/с2 (g):: | 250 (25) | |
| Атмосферное пониженное давление, Па (мм.рт.ст.): | 1,33х10-10 (10-12) | |
| Рабочая температура окружающей среды, °C: | от -60 до +70 | |
| Повышенная относительная влажность воздуха при температуре 35°C, %: | 98 | |
| Минимальная наработка, часов: | 10000 | |
| Количество сочленений-расчленений: | 500 | |
| Срок сохраняемости, лет: | 15 | |
