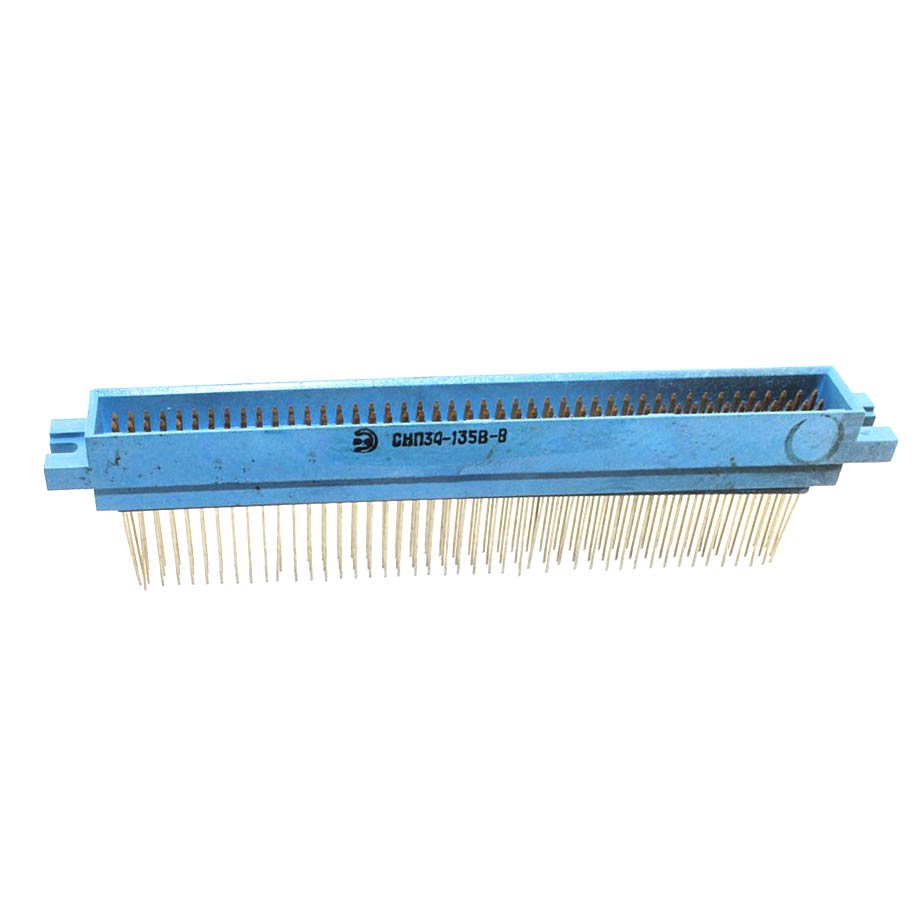

СНП34-135В-В

Вилка СНП34-135В, где:

СНП - соединитель низкочастотный прямоугольный малогабаритный.

34 - порядковый номер разработки.

135 - количество контактов.

В - штыревой тип контакта.

      Также к заказу доступны другие соединители СНП34.

Технические характеристики СНП34-135В:

Рабочий ток на контакт - 1,8 А.

Напряжение - не более 150 В.

Сопротивление контактов - не более 15 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Электрическая прочность изоляции - 800 В.

Емкость между контактами - не более 2,5 пФ.

Усилие расчленения контактов с контрольным калибром - от 0,14 Н до 0,5 Н (от 0,014 кгс до 0,05 кгс).

Покрытие рабочей части контактов:

- серебро;

- золото.

Усилие расчленения изделий соединители СНП34-135В - 95 Н (9,5 кгс).

Число сочленений-расчленений - 500.

Минимальная наработка:

- с золотым покрытием контактов - 15 000 ч;

- с серебряным покрытием контактов - 10 000 ч.

Минимальный срок сохраняемости - 15 лет.

Габаритные размеры - 12,5×25,2×132 мм.

Масса - не более 28 г.

Варианты исполнения изделий разъёмы СНП34-135В в зависимости от вида приёмки:

- отдел технического контроля - СНП34-135В ОТК;

- особо стойкие (особо стабильные) - ОССНП34-135В, СНП34-135В ОС;

- приемка заказчика - СНП34-135В ПЗ;

- военная приемка - СНП34-135В ВП.
