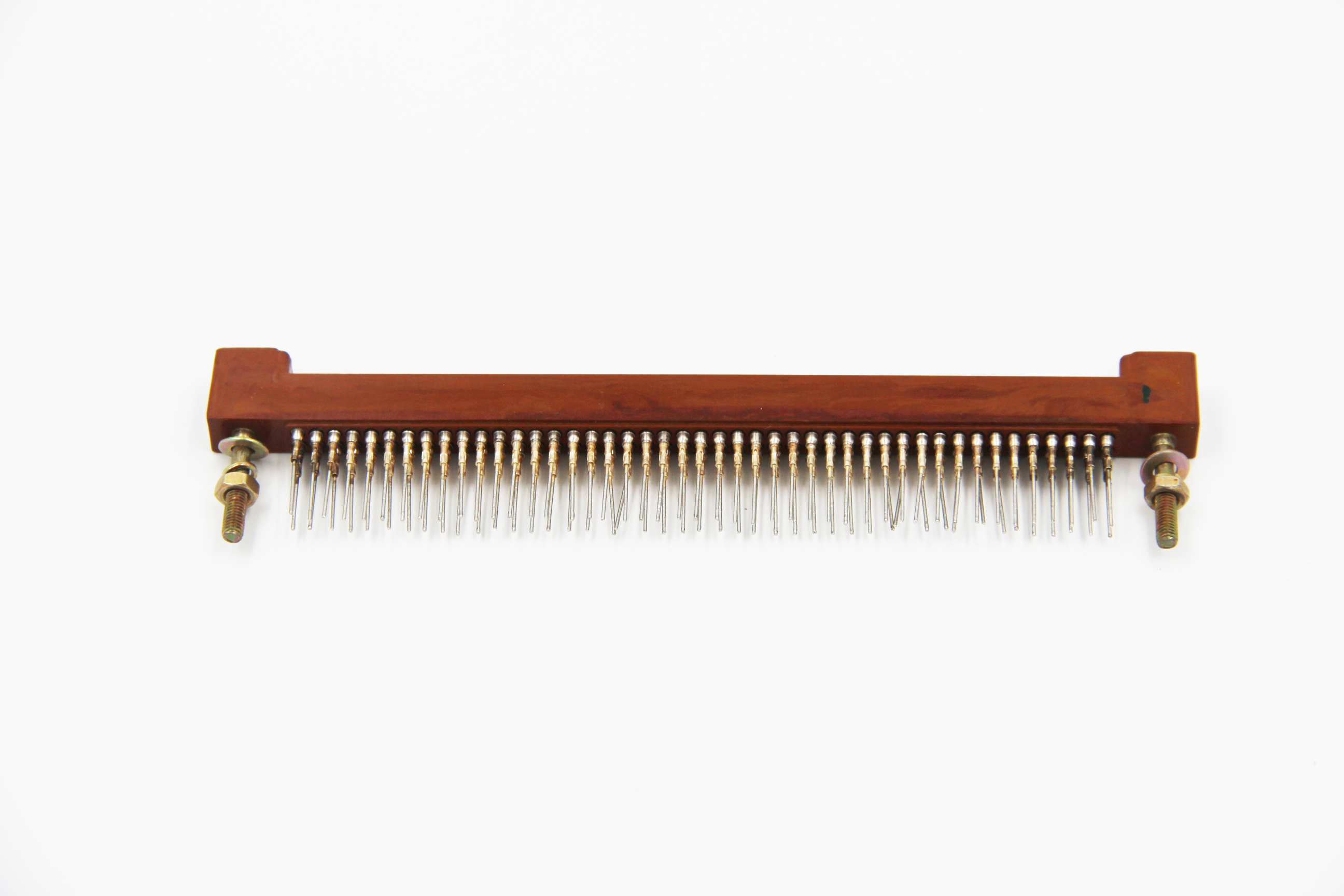

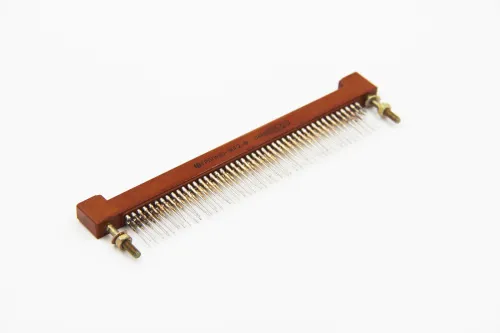

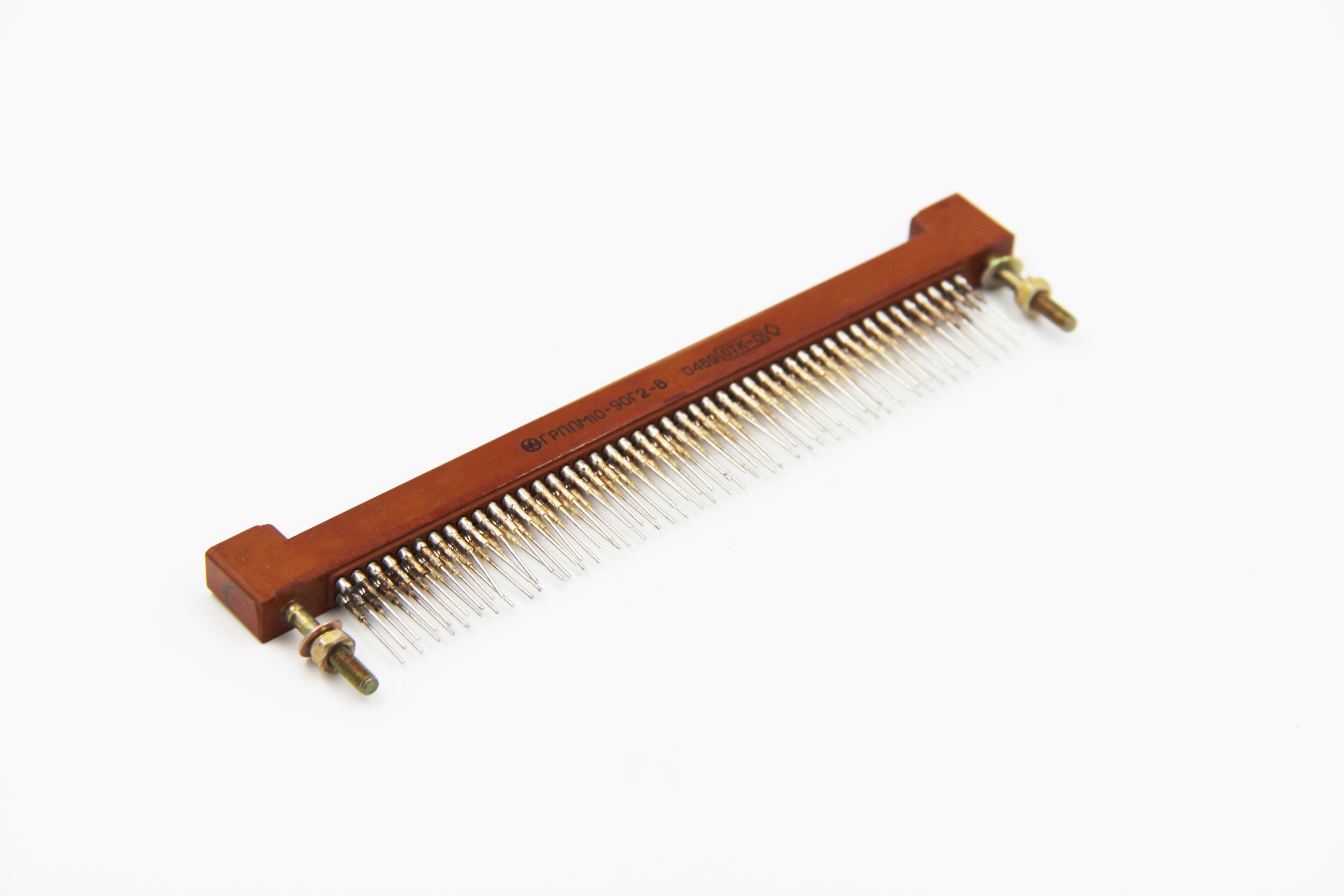

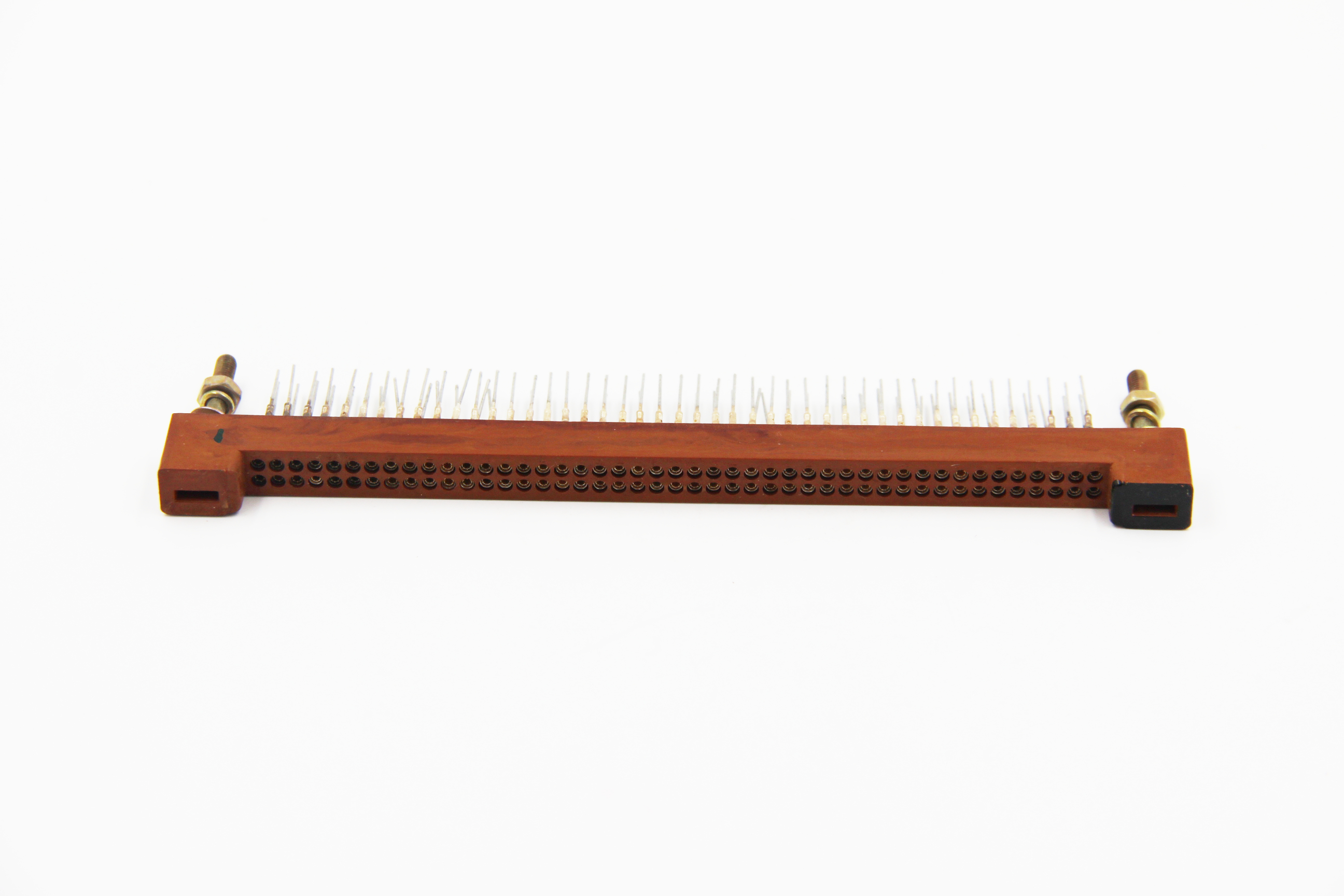

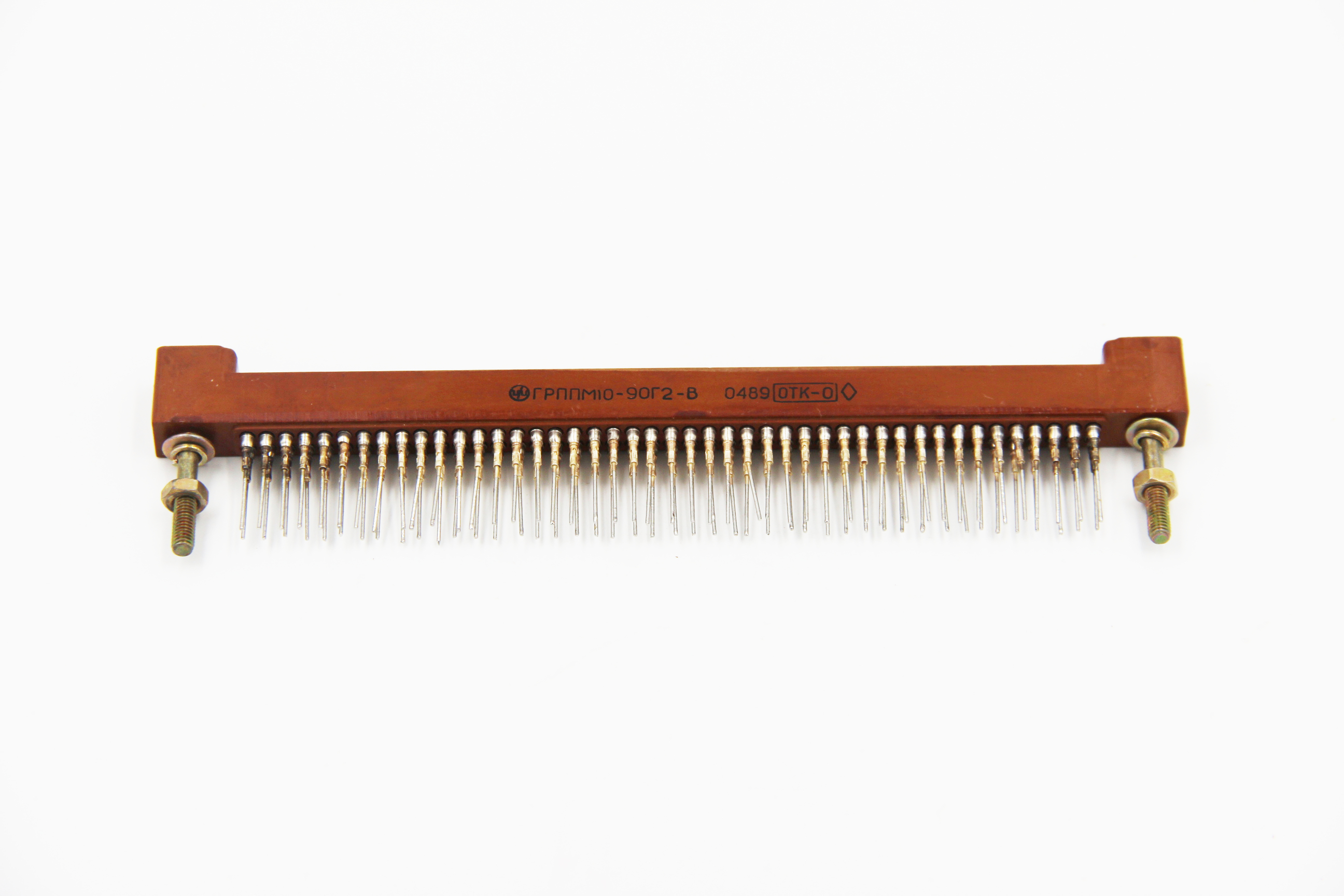

Герметичный разъем прямоугольный ГРППМ10-90ГО2-В для монтажа на печатные платы, имеет 90 гиперболоидных контактов и применяется в цепях переменного и постоянного тока. Разъем ГРППМ10-90ГО2-В содержит серебро и золото.
Условное обозначение:
Розетка ГРППМ10-90ГО2, где:
ГРППМ - соединитель прямоугольный малогабаритный.
10 - порядковый номер разработки.
90 - количество контактов.
Г - розетка.
О - в прямом исполнении с контактами под прямой монтаж.
2 - серебряное покрытие контактов.
Условия эксплуатации:
Синусоидальная вибрация изделия разъём ГРППМ10-90ГО2:
- диапазон частот - от 1 Гц до 2000 Гц;
- амплитуда ускорения - 100 м/с2.
Акустический шум:
- диапазон частот - от 5 Гц до 10 000 Гц;
- уровень звукового давления - 140 дБ.
Механический удар одиночного действия:
- пиковое ударное ускорение - 1500 м/с2;
- длительность действия - от 1 мс до 2 мс.
Механический удар многократного действия:
- пиковое ударное ускорение - 350 м/с2;
- длительность действия - от 2 мс до 10 мс.
Линейное ускорение - 1000 м/с2.
Атмосферное пониженное рабочее давление для изделий разъёмы ГРППМ10-90ГО2 - 3,9·102 Па (3 мм рт. ст.).
Температура среды - от -60° С до +70° С.
Смена температур с учетом температуры перегрева контактов - от -60° С до +100° С.
Повышенная относительная влажность воздуха, при температуре +35° С - 98%.
Иней и роса, солнечное излучение, соляной туман, плесневые грибы.
Хвостовики контактов соединителей должны допускать присоединение проводов с максимальным сечением:
- для одного провода - 0,35 мм2;
- для двух проводов, для каждого - 14 мм2.
| Технические параметры соединителей ГРППМ10: |
|---|
| Общее количество контактов: | 64, 90 |
| Сопротивление контактов, не более, Ом: | 0,01 |
| Рабочий ток на контакт, А: | 1 |
| Максимальное рабочее напряжение, В: | 100 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
| Электрическая прочность изоляции, В: | 500 |
| Емкость между любыми контактами, не более, пФ: | 4 |
Синусоидальная вибрация:
- диапазон частот, Гц:
- ускорение, м/с2 (g): |
1....2000
100 (10) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 1500 (150) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 350 (35) |
| Линейное ускорение, м/с2 (g): | 1000 (100) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 3,9x102 (3) |
| Рабочая температура окружающей среды, °C: | от -60 до +70 |
| Смена температур с учетом температуры перегрева контактов, °C: | от -60 до +100 |
| Повышенная относительная влажность воздуха при температуре 35°C, %: | 98 |
| Минимальная наработка, часов: | 10000 |
| Количество сочленений-расчленений: | 250 |
| Срок сохраняемости, лет: | 12 |
