ГРПМ1-90ШУ2-В

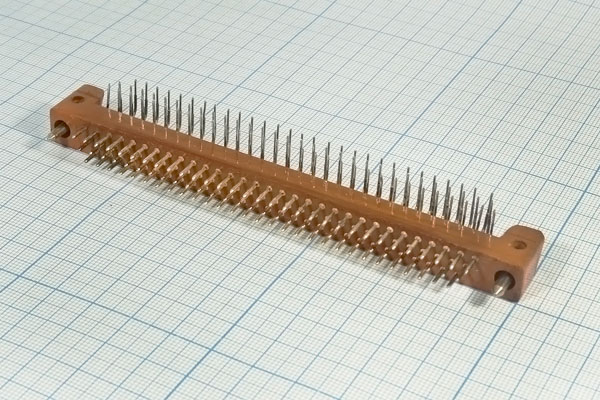

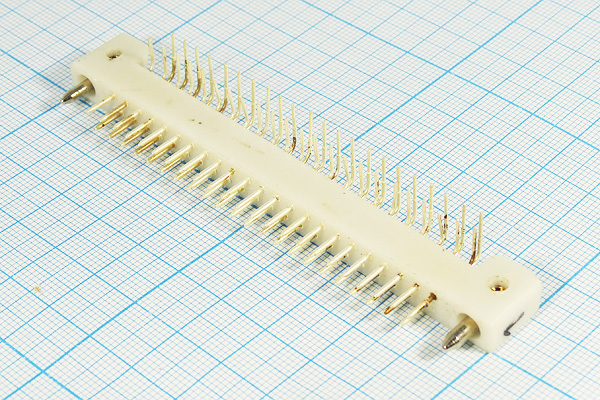

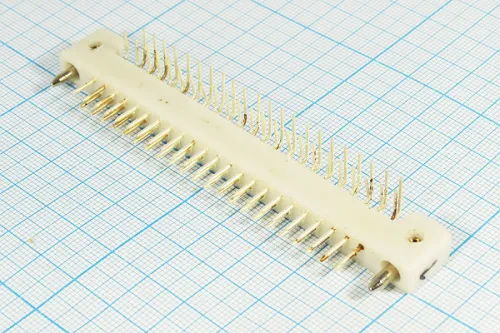

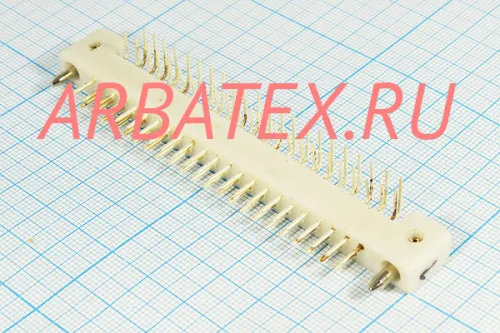

ГРПМ1-90ШУ2-В вилка прямоугольная малогабаритная с гиперболоидными гнездами предназначена для работы в цепях постоянного, переменного токов с частотой до 3 МГц, обеспечивают соединение печатных плат с объемным монтажом и печатных плат между собой.

Условное обозначение:

Вилка ГРПМ1-90ШУ2-В, где:

ГРПМ - прямоугольный малогабаритный тип соединителя с гиперболоидными гнездами.

1 - порядковый номер разработки.

90 - количество контактов.

Ш - вилка.

У - тип хвостовика для углового монтажа в отверстие печатной платы.

2 - серебряное покрытие.

В - всеклиматическое исполнение.

Технические характеристики ГРПМ1-90ШУ2-В:

Сила электрического тока на контакт - 2 А.

Максимальное рабочее напряжение - 250 В.

Максимальное испытательное напряжение в нормальных климатических условиях - 1200 В.

Сопротивление контактов - не более 5 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Емкость между контактами - не более 2,5 пФ.

Усилие расчленения контактов с контрольным калибром - не менее 0,3 Н (0,03 кгс).

Усилие расчленения соединителей - от 75 Н до 196 Н (от 7,5 кгс до 20 кгс).

Минимальная наработка изделия соединитель ГРПМ1-90ШУ2-В - 5000 ч.

Число сочленений-расчленений - 1000.

Срок сохраняемости - 25 лет.

Габаритные размеры - 128,5×15,5×21,8 мм.

Масса патрубка - не более 37 г.

Варианты исполнения изделие разъём ГРПМ1-90ШУ2-В в зависимости от вида приёмки:

- отдел технического контроля - ГРПМ1-90ШУ2-В ОТК;

- особо стойкие (особо стабильные) - ОСГРПМ1-90ШУ2-В, ГРПМ1-90ШУ2-В ОС;

- приемка заказчика - ГРПМ1-90ШУ2-В ПЗ;

- военная приемка - ГРПМ1-90ШУ2-В ВП.

Условия эксплуатации:

Температура окружающей среды - от -60° С до +85° С.

Смена температур - от -60° С до +115° С.

Повышенная относительная влажность при температуре +35° С - до 98%.

Атмосферное пониженное рабочее давление - 1,3·10^-10 Па.

Синусоидальная вибрация:

- диапазон частот - от 5 Гц до 4000 Гц;

- амплитуда ускорения - 300 м/с².

Акустический шум для вилки ГРПМ1-90ШУ2-В:

- диапазон частот - от 50 Гц до 10 кГц;

- уровень звукового давления - 150 дБ.

Механический удар многократного действия:

- пиковое ударное ускорение - 1500 м/с²;

- длительность действия - от 0,2 мс до 1 мс.

Механический удар одиночного действия для ГРПМ1-90ШУ2-В:

- пиковое ударное ускорение - 1500 м/с²;

- длительность действия - от 0,2 мс до 1 мс.

Ускорение линейных нагрузок - 500 м/с².
