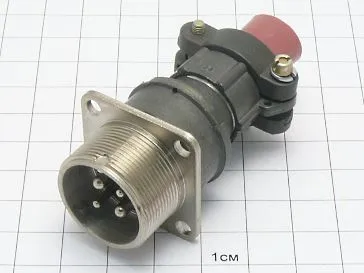

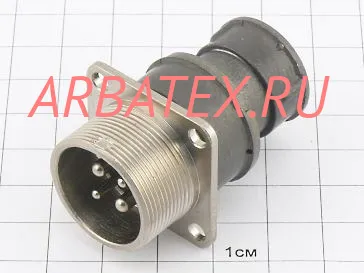

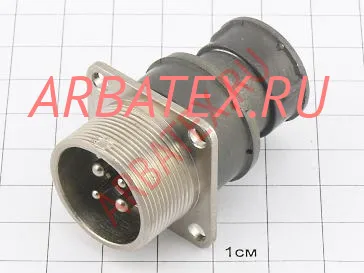

2РМГ22БПЭ4Ш3Е2 вилка

2РМГ22БПЭ4Ш3Е2 вилка электрическая цилиндрическая ручного соединения блочная герметичная,внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 260А и 700В.


2РМГ22БПЭ4Ш3Е2 вилка.
2РМГ - соединитель электрический цилиндрический герметичный.
22 - условный размер корпуса.
Б - вид корпуса: Б - блочный.
П - вид патрубка: П - прямой;
Э - вид гайки патрубка: Э - для экранированного кабеля.
4 - количество контактов.
Ш - часть соединителя: Ш - вилка.
3 - обозначение сочетания контактов;3 - 2 мм, 3 мм.
Е - покрытие контактов - никель.
2 – Максимально допустимая температура окружающей среды: 2 - 200°С.

Технические характеристики:

Общее количество контактов:	4, 7, 10, 19, 20, 22, 24, 30, 32, 45, 50
Максимальный ток на одиночный контакт, А:           - диаметр контакта, 1,0 мм           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,0 мм           - диаметр контакта, 3,0 мм	3....6 6....12 13 20
Сопротивление контактов, не более, МОм:           - диаметр контакта, 1,0 мм           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,0 мм           - диаметр контакта, 3,0 мм	15 10 5 3
Максимальное рабочее напряжение, В:	560; 700
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	500 (50)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,34·10-10 (10-12)
Повышенная относительная влажность воздуха при температуре +40°C:	98%
Повышенная температура окружающей среды, °C:	+100 или +200
Пониженная температура окружающей среды, °C:	минус 60
Минимальная наработка, часов:	1000
Максимальное количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
