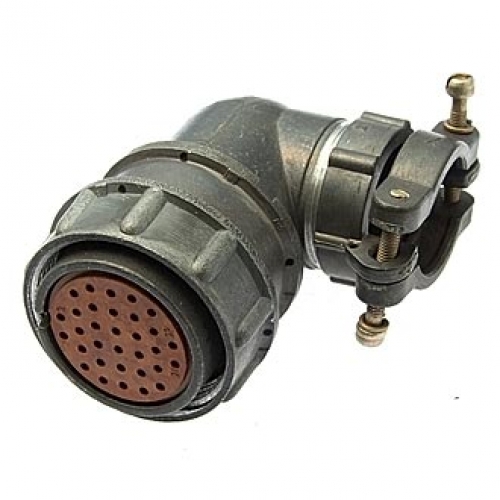

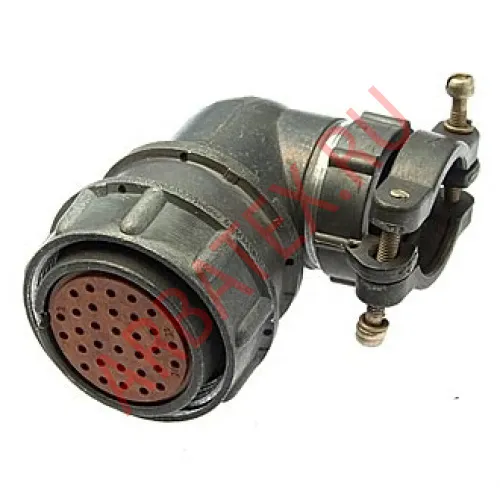

2РМ33КУЭ20Г1В1 соединитель цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.
Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - золото или серебро.
Метод монтажа - обжимка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Соединители 2РМ предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ГЕ0.364.126ТУ, АШДК.434410.062ТУ.
Условные обозначения:
2РМ33КУЭ20Г1В1 розетка.
2РМ - тип соединителя-электрический низкочастотный цилиндрический негерметичный.
33 - условный размер корпуса.
К - вид корпуса: К - кабельный.
У - вид патрубка: У - угловой.
Э - вид гайки патрубка: Э - для экранированного кабеля.
20 - количество контактов;
Г - часть соединителя: Г - розетка.
1 - обозначение сочетания контактов;1 - 1 мм.
В - покрытие контактов: В - серебро.
1 – Максимально допустимая температура окружающей среды: 1 - 100°С.
Технические характеристики:
| Тип соединителя | негерметичный, климатика УХЛ |
| Количество контактов | 20 |
| Рабочее напряжение, не более | 700 / 560 В |
| Максимальная токовая нагрузка на одиночный контакт, не более | 6 А |
| Максимальная токовая нагрузка общая , не более | 100 А |
| Сопротивление контактов: | 5 МОм |
| Материал контактов | золото / серебро / палладий |
| Емкость между контактами, не более | 6 пФ |
| Сопротивление изоляции в нормальных климатических условиях, не менее | 5000 МОм |
| Синусоидальная вибрация, диапазон частот | 1...5000 Гц |
| Синусоидальная вибрация, ускорение | 490 (50) м/с2 (g) |
| Механический удар, одиночного действия с ускорением | 5000 (500) м/с2 (g) |
| Механический удар, многократного действия с ускорением | 1000 (100) м/с2 (g) |
| Атмосферное пониженное давление | 133,32*10-12 (10-12) Па (мм рт.ст.) |
| Повышенная относительная влажность воздуха при температуре +40°C | 98 % |
| Рабочая температура окружающей среды | -60...+100 *C |
| Минимальная наработка, не менее | 1000 часов |
| Максимальное количество сочленений-расчленений | 500 раз |
| Гарантийный срок хранения | 15 лет |
