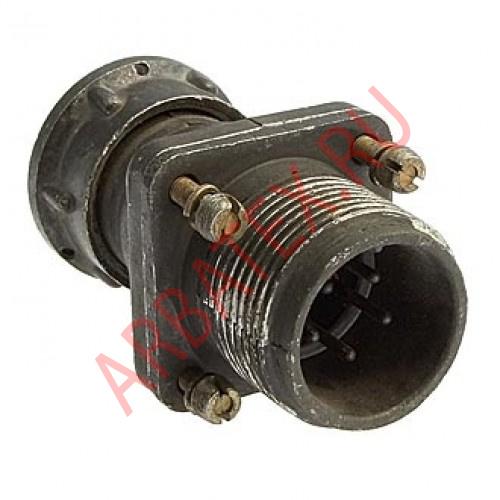

ШРГ36ПК7НШ1 вилка блочная

Вилка блочная ШРГ36ПК7НШ1 без патрубка цилиндрическая низкочастотная герметичная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШРГ36ПК7НШ1, где:

ШРГ - тип соединителя.

36 - условный размер корпуса.

ПК - с прямым патрубком.

7 - количество контактов.

Н - для неэкранированного кабеля.

Ш - вилка.

1 - сочетания контактов.

Технические характеристики :

Рабочий ток на контактах диаметром:

- 1,5 мм - не более 10 А;

- 2,5 мм - не более 25 А;

- 3,5 мм - не более 50 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм; 2,5 мм; 3,5 мм.

Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм;

- 3,5 мм - 0,75 мОм.

Сочленение изделия  - резьбовое.

Тип корпуса - герметичный.

Метод монтажа - пайка.

Габаритные размеры - 85×46×46 мм.
