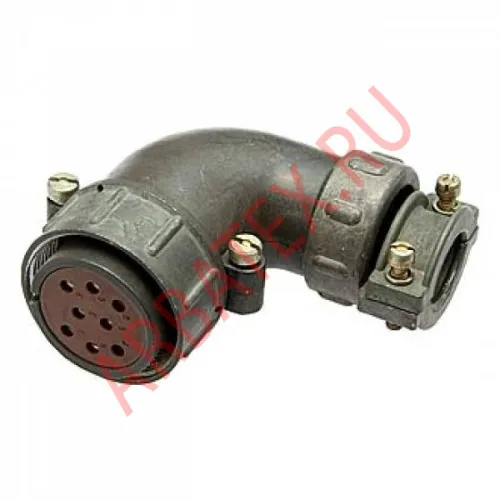

ШР32У8НШ3 розетка кабельная

Розетка ШР32У8НШ3 с угловым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР32У8НШ3, где:

ШР - тип соединителя. 32 - условный размер корпуса. У - с угловым патрубком. 8 - количество контактов. Н - для неэкранированного кабеля. Ш - розетка. 3 - сочетания контактов.

Технические характеристики :

Рабочий ток - 25 А. Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметр контактов - 2,5 мм. Покрытие контактов - серебро. Сопротивление контактов - 1 мОм. Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.  Количество перепаек - не более 3. Сочленение соединителей - резьбовое. Метод монтажа - пайка. Габаритные размеры - 76,4×82×41,5 мм. Температура окружающего воздуха - от -60° С до +60° С. Климатическое исполнение УХЛ
