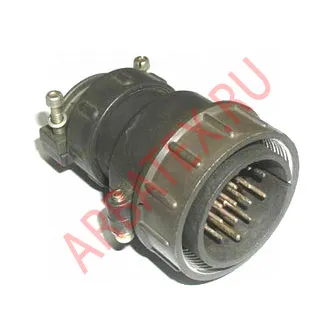

ШР28П6НГ5 вилка кабельная

Вилка ШР28П6НГ5 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР28П6НГ5, где:

ШР - тип соединителя. 28 - условный размер корпуса. П - с прямым патрубком. 6 - количество контактов. Н - для неэкранированного кабеля. Г - вилка. 5 - сочетания контактов.

Технические характеристики :

Рабочий ток - 10 А. Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметр контактов - 1,5 мм. Покрытие контактов - серебро. Сопротивление контактов - 2,5 мОм. Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм. Сочленение соединителей - резьбовое. Метод монтажа - пайка. Габаритные размеры - 72,7×49,1×38,5 мм. Температура окружающего воздуха - от -60° С до +60° С.   Климатическое исполнение УХЛ.
