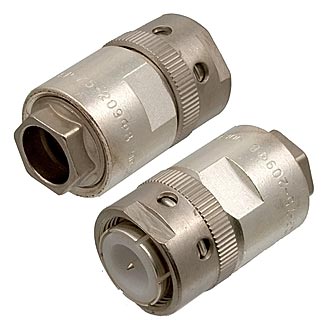

СР75-287ФВ соединитель

Соединитель СР75-287ФВ применяется для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.

Структура условного обозначения СР-50-287ФВ:

- СР - соединитель радиочастотный;

- 50 - величина волнового сопротивления (Ом);

- 287 - порядковый номер разработки;

- Ф - изоляционный материал (фторопласт);

- В - всеклиматическое исполнение.

Технические характеристики СР-50-287ФВ:

Тип разъема - розетка.

Габаритные размеры - 24×23 мм.

Масса - 11,5 г.

Диапазон частот - от 0 до 10 ГГц.

Рабочее напряжение - 500 В.

Предельная рабочая частота - 10 000 МГц.

Тип соединения - резьбовое.

Материалы контактов - латунь, покрытая серебром.

Переходное сопротивление контактов - 0,01 Ом.

Волновое сопротивление - 50 Ом.

Диапазон рабочей температуры - от -60° С до +155° С.
