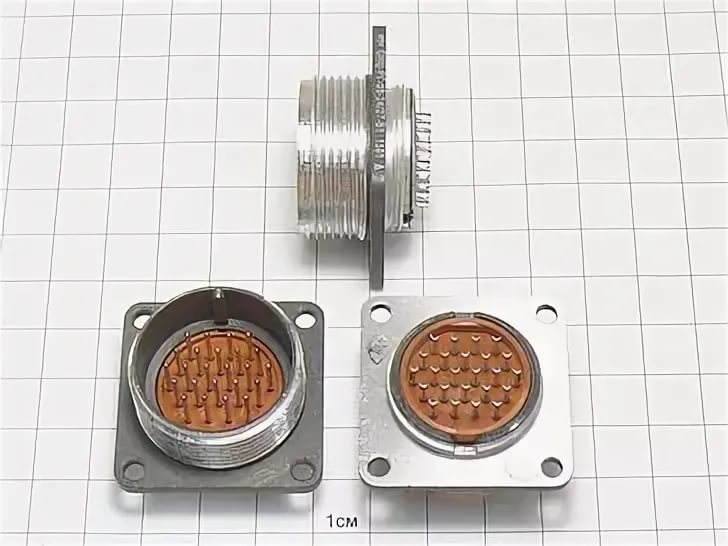

ОНЦ-РГ-09-24/27-В12

Вилка (Розетка) ОНЦ-РГ-09-4(7,10,19,24,32,45,50)/14(18,22,24,27,30,33,39,42)-В(Р)1(2,3,11,12,13,14,15,16,17,18)БС, где:
ОНЦ-РГ-09 - тип соединителя - соединитель низкочастотный цилиндрический.
4, 7, 10, 19, 24, 32, 45, 50 - количество контактов.
14, 18, 22, 24, 27, 30, 33, 39, 42 - условный размер корпуса.
Вид контакта:
- В - вилка;
- Р - розетка.
Конструктивное исполнение:
- 1 - приборная часть без кожуха (патрубка);
- 2 - приборная часть неэкранированная с прямым кожухом (патрубком);
- 3 - приборная часть экранированная с прямым кожухом (патрубком);
- 6 - кабельная часть неэкранированная с прямым кожухом (патрубком) в пластмассовом исполнении;
- 7 - приборная часть в пластмассовом исполнении;
- 11 - кабельная часть без кожуха (патрубка);
- 12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
- 13 - кабельная часть экранированная с прямым кожухом (патрубком);
- 14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
- 15 - кабельная часть экранированная с угловым кожухом (патрубком);
- 16, 17, 18 - пластмассовое исполнение.
Б - приборный корпус без левой резьбы.
Покрытие контактов:
- С - серебро;
- отсутствие буквы - никель.

Максимальный рабочий ток на каждый контакт - не более 10 А.
Максимальный ток на одиночный контакт - не более 10 А.
Максимальное рабочее напряжение - 500 В.
Сопротивление контактов диаметром:
- 1 мм - 50 мОм;
- 5 мм - 30 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.
Количество сочленений-расчленений - 500.
Минимальная наработка изделия вилка, розетка ОНЦ-РГ-09 - 10 000 ч.
Срок сохраняемости - 6 лет.
Сочленение корпусов - резьбовое.
Поляризация корпуса - одношпоночная.
Покрытие контактов - никель.
Соединитель ОНЦ-РГ-09 предназначен для монтажа экранированными или неэкранированными кабелями при этом изменяется вид концевой гайки патрубка.
Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть - с соединителями 2РМДТ.
Возможно применение эксплуатационных металлических приборных и кабельных заглушек соединителей серии 2РМТ.
