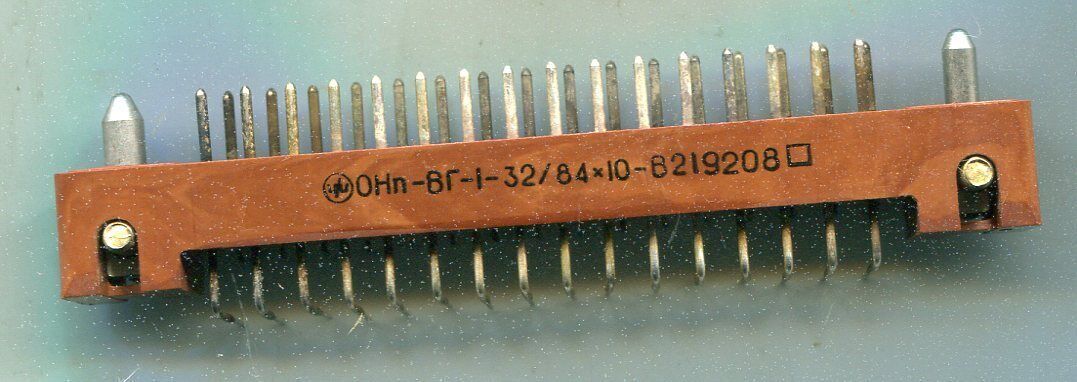

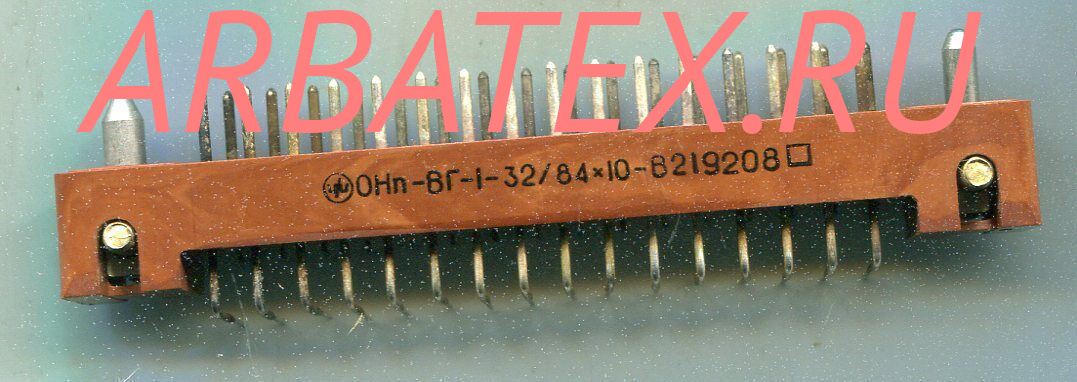

ОНП-ВГ-1-32/84х11-Р21

ОНП-ВГ-1-32/84х11-Р21 розетка электрическая низкочастотная прямоугольная предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов, врубного сочленения, для объемного монтажа.

Условное обозначение:



Розетка ОНП-ВГ-1-32/84х11-Р21, где:

ОНП - соединитель низкочастотный прямоугольный для объемного монтажа.

В - врубного сочленения.

Г - малогабаритный.

1 - порядковый номер разработки.

32 - количество контактов.

84х11 - условный размер.

Р - розетка.

21 - приборная часть без кожуха.

Вид климатического исполнения - УХЛ2.1.

Технические характеристики ОНП-ВГ-1-32/84х11-Р21:

Рабочий ток на контакт - не более 1 А.

Максимальное напряжение - не более 150 В.

Испытательное напряжение - не более 800 В.

Сопротивление контактов - не более 10 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Емкость между контактами - не более 5 пФ.

Расстояние между контактами - 2,5 мм.

Усилие расчленения:

- контактов с контрольным штырем-калибром - не менее 0,3 Н (0,03 кгс);

- изделий соединители ОНП-ВГ-1-32/84х11-Р21 - от 32 Н до 84 Н (от 3,2 кгс до 8,4 кгс).

Число сочленений-расчленений - 1000.

Минимальная наработка - 15 000 ч.

Минимальный срок сохраняемости - 12 лет.

Габаритные размеры - 72,5×83,5×62 мм.

Масса - не более 24 г.

Варианты исполнения изделий разъёмы ОНП-ВГ-1-32/84х11-Р21 в зависимости от вида приёмки:

- отдел технического контроля - ОНП-ВГ-1-32/84х11-Р21 ОТК;

- особо стойкие (особо стабильные) - ОСОНП-ВГ-1-32/84х11-Р21, ОНП-ВГ-1-32/84х11-Р21 ОС;

- приемка заказчика - ОНП-ВГ-1-32/84х11-Р21 ПЗ;

- военная приемка - ОНП-ВГ-1-32/84х11-Р21 ВП.

Условия эксплуатации:

Синусоидальная вибрация изделия разъём ОНП-ВГ-1-32/84х11-Р21:

- диапазон частот - от 1 Гц до 55 Гц;

- амплитуда ускорения - 5 м/с².

Механический удар многократного действия на розетки ОНП-ВГ-1-32/84х11-Р21:

- пиковое ударное ускорение - 150 м/с²;

- длительность действия - от 1 мс до 3 мс.

Линейное ускорение - 250 м/с².

Атмосферное пониженное давление - 53,3 кПа (400 мм рт. ст.).

Температура среды - от -25° С до +70° С.

Смена температур для изделия соединитель ОНП-ВГ-1-32/84х11-Р21 - от -25° С до +70° С.

Повышенная относительная влажность при температуре +25° С - до 98%.

Иней и роса.

Хвостовики контактов соединителей допускают присоединение:

- двух проводов сечением - не более 0,14 мм²;

- одного провода сечением - не более 0,35 мм².
