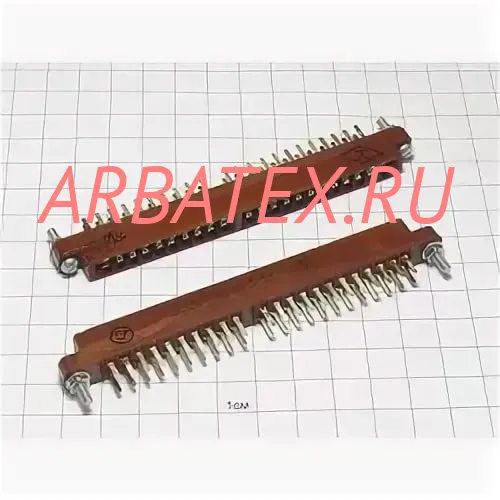

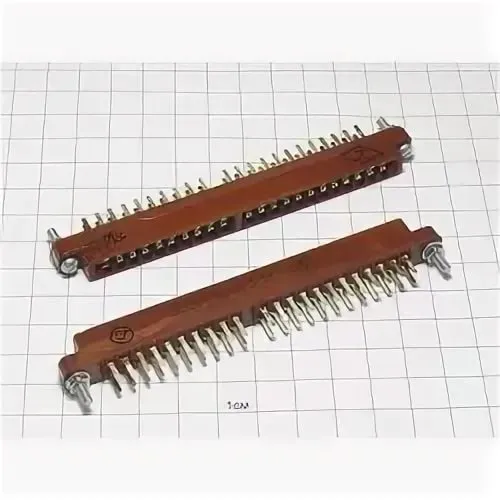

ГРПП3-58Ш-В вилка низкочастотная прямоугольная с гиперболоидными гнездами для печатного монтажа предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, для внутреннего монтажа.
Условное обозначение:
Вилка ГРПП3-58Ш-В, где:
ГРПП - соединитель прямоугольный, с гиперболоидными гнездами для печатного монтажа.
3 - порядковый номер разработки.
58 - количество контактов.
Ш - вилка.
В - всеклиматическое исполнение.
При отсутствии дальнейшей расшифровки формулы вилки ГРПП3-58Ш-В имеют следующие конструктивные особенности:
- нормальный хвостовик;
- кабельная часть;
Условия эксплуатации:
Синусоидальная вибрация для изделия разъём ГРПП3-58Ш-В:
- диапазон частот - от 1 Гц до 5000 Гц;
- амплитуда ускорения - 300 м/с2.
Акустический шум:
- диапазон частот - от 50 Гц до 10 000 Гц;
- уровень звукового давления - 150 дБ.
Механический удар одиночного действия:
- пиковое ударное ускорение - 1500 м/с2;
- длительность действия - от 1 мс до 3 мс.
Механический удар многократного действия:
- пиковое ударное ускорение - 500 м/с2;
- длительность действия - от 2 мс до 10 мс.
Линейное ускорение - 1000 м/с2.
Атмосферное пониженное рабочее давление - 1,33·10-4 Па (10-6 мм рт. ст.).
Температура среды - от -60° С до +85° С.
Повышенная относительная влажность воздуха, при температуре +35° С - 98%.
Смена температур с учетом температуры перегрева контактов - от -60° С до +115° С.
Иней и роса, плесневые грибы, соляной туман, солнечное излучение.
Хвостовики контактов соединителей ГРПП3-58Ш-В должны допускать присоединение проводов с максимальным сечением - 0,35 мм2.
Технические параметры соединителей ГРПП3: |
---|
Общее количество контактов: | 14, 24, 36, (36)24, (36)16, 46, (46)24, 58 |
Сопротивление контактов, не более, Ом: | 0,008 |
Рабочий ток на контакт, А: | 0,5; 1 |
Максимальное рабочее напряжение, В: | 100 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 20000 |
Электрическая прочность изоляции, В: | 500 |
Емкость между любыми контактами, не более, пФ: | 2 |
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): | 1....5000 300 (30) |
Механический удар, одиночного действия с ускорением, м/с2 (g): | 1500 (500) |
Механический удар, многократного действия с ускорением, м/с2 (g): | 500 (50) |
Линейное ускорение, м/с2 (g): | 1000 (100) |
Атмосферное пониженное давление, Па (мм рт.ст.): | 1,33x10-4 (10-6) |
Рабочая температура окружающей среды, °C: | от -60 до +85 |
Смена температур с учетом температуры перегрева контактов, °C: | от -60 до +115 |
Повышенная относительная влажность воздуха при температуре 35°C, %: | 98 |
Минимальная наработка, часов: | 15000 |
Количество сочленений-расчленений: | 1000 |
Срок сохраняемости, лет: | 25 |
