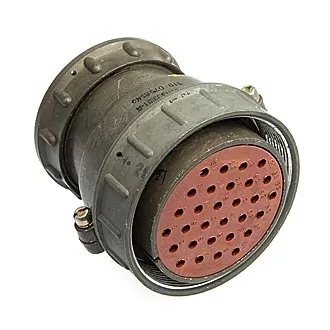

2РТ55П23ЭШ1-А розетка

Описание


Разъемы 2РТ-А включают в себя две части - вилки и розетки, которые бывают приборные и кабельные с методом монтажа - пайка.
Сфера применения: в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Параметры

Технические характеристики 2РТ-А:

Частота - до 3 МГц.
Рабочий ток на контакт - не менее 0,2 А.
Напряжение - не более 700 В.

Сопротивление электрического контакта с покрытием серебро:
- 1,5 мм - не более 2,5 мОм;
- 2,5 мм - не более 1 мОм;
- 3,5 мм - не более 0,75 мОм;
- 5,5 мм - не более 0,3 мОм;
- 9 мм - не более 0,15 мОм.

Сопротивление электрического контакта с покрытием никель:
- 1,5 мм - не более 5 мОм;
- 2,5 мм - не более 2,5 мОм;
- 3,5 мм - не более 1,5 мОм;
- 5,5 мм - не более 0,75 мОм;
- 9 мм - не более 0,6 мОм.

Сопротивление изоляции - не менее 1000 МОм.
Число сочленений-расчленений - 500.
Минимальная наработка - 1000 ч.
Минимальный срок сохраняемости - 20 лет.

Условия эксплуатации 2РТ-А:

Синусоидальная вибрация:
- диапазон частот - от 1 Гц до 1000 Гц;
- амплитуда ускорения - 100 м/с2.
