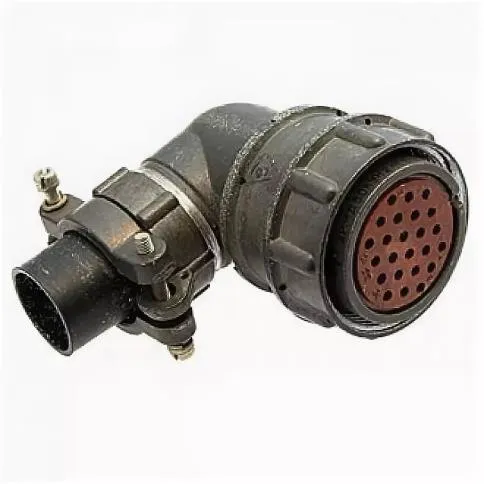

2РМД30КУН24Г5В1 розетка

2РМД30КУН24Г5В1 розетка электрическая цилиндрическая ручного соединения кабельная низкочастотная негерметичная,применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с частотой до 3 МГц при напряжении до 700 В.

Условные обозначения:

2РМД30КУН24Г5В1 розетка.
2РМД - тип соединителя;
30 - условный размер корпуса;
К - вид корпуса: К - кабельный.
У - вид патрубка: У - угловой.
Н - вид гайки патрубка: Н - для неэкранированного кабеля.
24 - количество контактов;
Г - часть соединителя: Г - розетка.
5 - обозначение сочетания контактов;
В - покрытие контактов: В - серебро;5 - 1,5 мм.
1 - теплостойкость 1 - 100°С.

Технические характеристики:

Общее количество контактов:	4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50
Максимальный ток на одиночный контакт, А:           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,0 мм           - диаметр контакта, 3,0 мм	7....15 18 32
Сопротивление контактов, не более, МОм:           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,0 мм           - диаметр контакта, 3,0 мм	2,5 1,6 0,8
Максимальное рабочее напряжение, В:	560; 700
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	490 (50)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1000 (100)
Минимальная наработка, часов:	1000
Максимальное количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
Атмосферное пониженное давление, Па (мм рт.ст.) :	133,32·10-12 (10-12)
Атмосферное повышенное давление, Па (кгс/см2) :	50,6·104 (5,0)
Повышенная относительная влажность воздуха при температуре +40°C:	98%
Рабочая температура окружающей среды, °C:	от -60 до +100
