СНЦ23-55/33В-8-А-В вилка байонетная малогабаритная низкочастотная цилиндрическая применяется для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.
Условные обозначения:
СНЦ23-55/33В-8-а-В вилка.
СНЦ23 - тип соединителя;
55 - количество контактов;
33 - условный размер корпуса;
В - вид корпуса: В - вилка, Р-розетка;
8 - конструктивное исполнение:

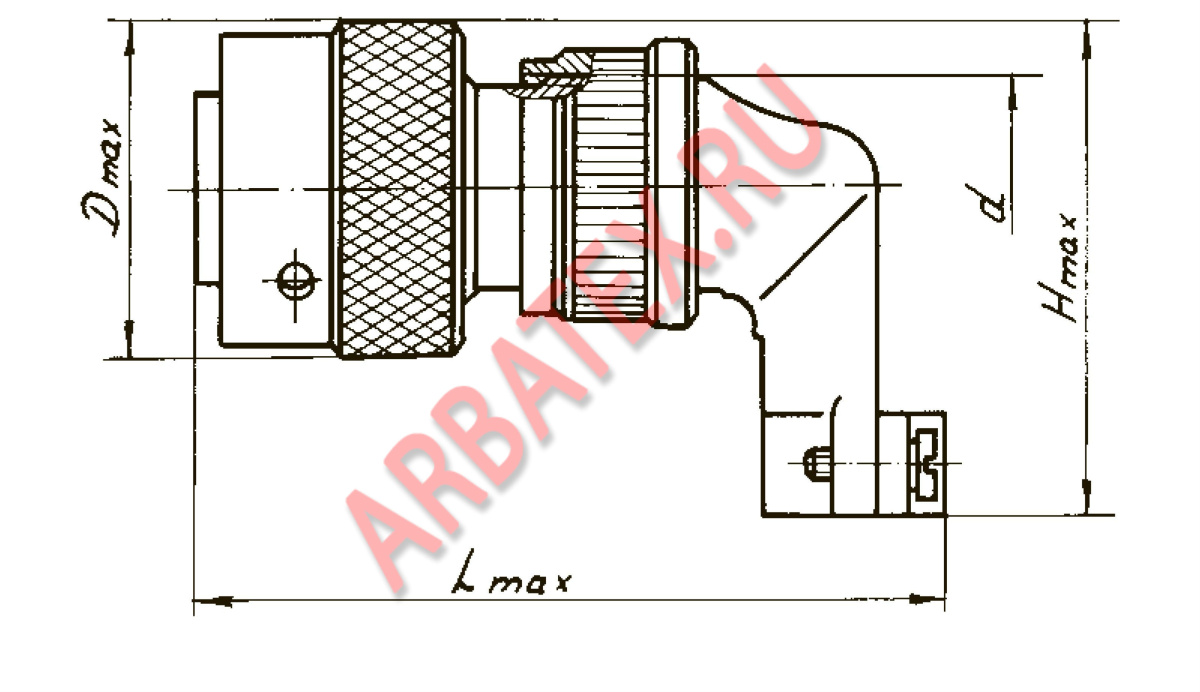

- 8 - кабельная часть с угловым кожухом,
А - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
Технические характеристики:
Максимальный ток на одиночный контакт:
- диаметр контакта 1 мм - 11 А;
- диаметр контакта 1,5 мм - 20 А;
- диаметр контакта 2 мм - 35 А.
Сопротивление контактов:
- диаметр контакта 1 мм - не более 4 мОм;
- диаметр контакта 1,5 мм - не более 2,5 мОм;
- диаметр контакта 2 мм - не более 1,6 мОм.
Сопротивление изоляции - не менее 5000 МОм.
Рабочий ток на каждый контакт в зависимости от схемы расположения контактов в изоляторе:
- диаметр контакта 1 мм - от 3,6 А до 9,5 А;
- диаметр контакта 1,5 мм - от 9 А до 15 А;
- диаметр контакта 2 мм - 14 А.
Рабочая температура-от -60°C до +155°C.
