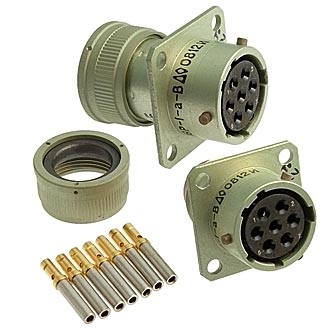

СНЦ23Л-61/36Р-6-в-В розетка

СНЦ23Л-61/36Р-6-в-В розетка цилиндрическая низкочастотная применяется для работы в электрических цепях постоянного, переменного (частотой - не более 3 МГц) и импульсного токов.

Условные обозначения:

СНЦ23-61/36Р-6-в-В
СНЦ23 - тип соединителя;
61 - количество контактов;
36 - условный размер корпуса;
Р - вид корпуса: В - вилка, Р-розетка;
6 - конструктивное исполнение:
    - 1 - приборная часть без кожуха,
    - 2 - приборная часть с прямым кожухом,
    - 4 - приборная часть с угловым кожухом,
    - 6 - кабельная часть с прямым кожухом,
    - 8 - кабельная часть с угловым кожухом,
    - 11 - кабельная часть без кожуха,
    - 12 - приборная часть с обоймой под термоусаживаемые трубки,
    - 13 - кабельная часть с обоймой под термоусаживаемые трубки;
в - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.

Технические характеристики:

Токовая нагрузка:

- рабочая на контакт - 6 А;

- максимальная на контакт - 12 А.

Максимальное рабочее напряжение - 700 В (ампл.).

Диаметр контактов - 1,5 мм.

Сопротивление контактов - не более 2,5 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Минимальная наработка для изделия разъёмы СНЦ23-7/18Р-6-В - 1000 ч.

Количество сочленений-расчленений - 500.

Минимальный срок сохраняемости - 15 лет.

Сочленение соединителей - байонетное.

Габаритные размеры розетки СНЦ23-7/18Р-6-В:

- диаметр - 26 мм;

- длина - 42 мм.

Покрытие контактов - золото.

Монтаж проводов - обжимкой.

Рабочая температура от -60 до +155
