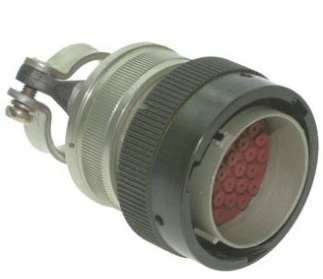

СНЦ23-61/36Р-6-А-В розетка

СНЦ23-61/36Р-6-А-В розетка байонетная субминиатюрная цилиндрическая применяется для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Условные обозначения:

СНЦ23-61/36Р-6-А-В розетка;
СНЦ23 - тип соединителя;
61 - количество контактов;
36 - условный размер корпуса;
Р - вид корпуса: В - вилка, Р-розетка;
    - 6 - кабельная часть с прямым кожухом,
А - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.

Технические характеристики:

Токовая нагрузка:

- рабочая на контакт - 5 А; 9 А;

- максимальная на контакт - 11 А; 20 А.

Максимальное рабочее напряжение - 700 В (ампл.).

Диаметр контактов - 1 мм; 1,5 мм.

Сопротивление контактов - 4 мОм; 2,5 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Монтаж проводов - обжимкой.

Рабочая температура-от -60°C до +155°C.
