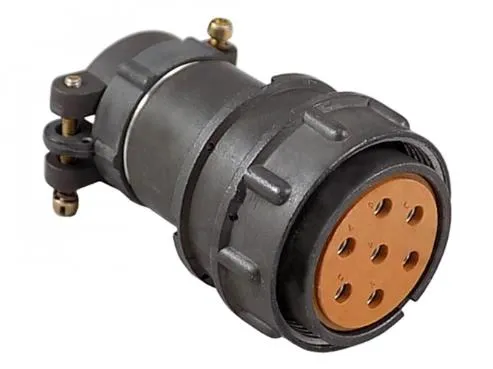

2РМД30КПН24Г5В1Л розетка

2РМД30КПН24Г5В1Л розетка электрическая цилиндрическая ручного соединения кабельная низкочастотная негерметичная,применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с частотой до 3 МГц при напряжении до 700 В.

Условные обозначения:

2РМД30КПН24Г5В1-розетка.
2РМД - тип соединителя;
30 - условный размер корпуса;
К - вид корпуса: К - кабельный.
П - вид патрубка: П - прямой.
Н - вид гайки патрубка:  Н - для неэкранированного кабеля.
24 - количество контактов;
Г - часть соединителя: Г - розетка.
5 - обозначение сочетания контактов 5 - 1,5 мм.
В - покрытие контактов: В - серебро;
1 - теплостойкость 1 - 100°С.
Л - левая розетка (только для проходных вилок).

Технические характеристики:

Тип соединителя	негерметичный, климатика УХЛ
Количество контактов	8 / 24
Рабочее напряжение, для разъемов с 24-мя контактами, не более	560 В
Максимальная токовая нагрузка на одиночный контакт для разъемов с 24-мя контактами, не более:
контакты диаметром 1,5 мм	7 А
Максимальная токовая нагрузка общая, для разъемов с 24-мя контактами, не более	140 А
Сопротивление контактов, не более:
контакты диаметром 1,5 мм	0,0025 Ом
контакты диаметром 2 мм	0,0016 Ом
контакты диаметром 3 мм	0,0008 Ом
Материал контактов	золото / серебро
Емкость между контактами, не более	6 пФ
Сопротивление изоляции в нормальных климатических условиях, не менее	5000 МОм
Синусоидальная вибрация, диапазон частот	1...5000 Гц
Синусоидальная вибрация, ускорение	490 (50) м/с2 (g)
Механический удар, одиночного действия с ускорением	5000 (500) м/с2 (g)
Механический удар, многократного действия с ускорением	1000 (100) м/с2 (g)
Атмосферное пониженное давление	133,32*10-12 (10-12) Па (мм рт.ст.)
Повышенная относительная влажность воздуха при температуре +40°C	98 %
Рабочая температура окружающей среды	-60...+100 *C
Минимальная наработка, не менее	1000 часов
Максимальное количество сочленений-расчленений	500 раз
Гарантийный срок хранения	15 лет
