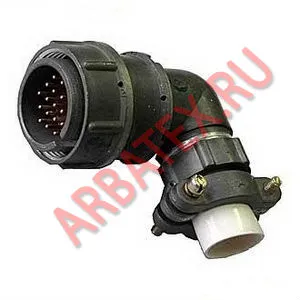

2РМ36КУЭ20Ш2В1 соединитель цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.
Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - золото или серебро.
Метод монтажа - обжимка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Соединители 2РМ предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ГЕ0.364.126ТУ, АШДК.434410.062ТУ.
Условные обозначения:
2РМ36КУЭ20Ш2В1 вилка.
2РМ - тип соединителя-электрический низкочастотный цилиндрический негерметичный.
36 - условный размер корпуса;
К - вид корпуса: К - кабельный.
У - вид патрубка: У - угловой.
Э - вид гайки патрубка: Э - для экранированного кабеля.
20 - количество контактов;
Ш - часть соединителя: Ш - вилка.
2 - обозначение сочетания контактов; - 1 мм, 1,5 мм.
В - покрытие контактов: В - серебро.
1 – Максимально допустимая температура окружающей среды: 1 - 100°С.
Технические характеристики:
| Общее количество контактов: | 4, 7, 8, 10, 19, 20, 22, 24, 30, 32, 45, 50 |
Максимальный ток на одиночный контакт, А:
- диаметр контакта, 1,0 мм
- диаметр контакта, 1,5 мм
|
3....7,5
5....11 |
Сопротивление контактов, не более, МОм:
- диаметр контакта, 1,0 мм
- диаметр контакта, 1,5 мм
|
7,5
4,0
|
| Максимальное рабочее напряжение, В: | 560; 700 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 490 (50) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1000 (100) |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 15 |
| Рабочая температура окружающей среды, °C: | от -60 до +100 |
