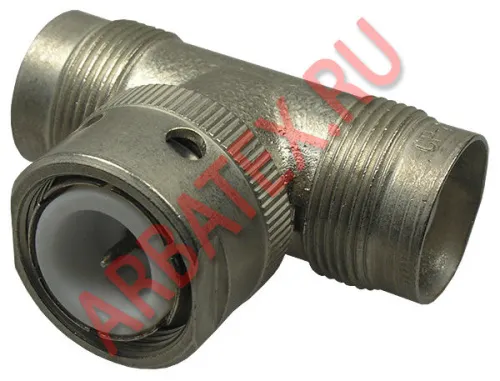

Описание разъема СР75-193ФВ
Соединители СР75 используются для применения в электрических цепях радиочастотных трактов устройств СВЧ и изготавливаются по всеклиматическому исполнению «В», ГОСТ В20.39.404-81.
Рабочее напряжение при нормальных условиях, В (амплитудное) 500
Сопротивление контактов штырь-гнездо, корпус-корпус, Ом 0,01
Диапазоны рабочей температуры:
соединители с фторопластовой изоляцией, °С от —60 до +155
соединители с полиэтиленовой изоляцией, °С от —60 до +
Повышенная относительная влажность воздуха при 35 °С - 98,00 %
Электрические параметры, механические и климатические условия эксплуатации приведены в ТУ на соединители.
Соединители с идентичными присоединительными размерами соединяются между собой.
Переход Г-Ш-Г.
Вид соединения - резьбовое.
Технические условия - ВР0.364.013ТУ.
Параметры разъема СР75-193ФВ
Структура условного обозначения:
СР75-193ФВ
СР - соединитель радиочастотный;
75 - величина волнового сопротивления, Ом;
168 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
М - модернизированный вариант соединителя;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
