СР50-61ФВ соединитель

Описание разъема СР-50-61ФВ


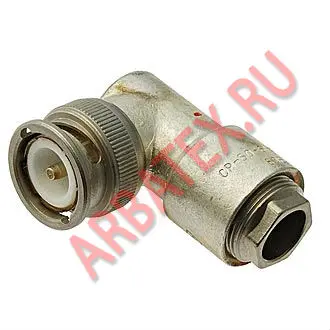

СР-50-61ФВ вилка кабельная угловая предназначена для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.

Параметры разъема  СР-50-61ФВ



Тип разъема - вилка.
Габаритные размеры - 41,5×53,5 мм.
Масса СР-50-61ФВ - 90 г.
Диапазон частот - от 0 до 3 ГГц.
Тип соединения - байонетное.
Рабочее напряжение - 500 В.
Переходное сопротивление контактов - 0,01 Ом.
КСВН СР-50-61ФВ - до 1,5.
Экранное затухание - 40 дБ.

Варианты исполнения розеток в зависимости от вида приёмки:
- отдел технического контроля - СР-50-61ФВ ОТК;
- приемка заказчика - СР-50-61ФВ ПЗ;
- особо стойкие - ОССР-50-61ФВ, СР-50-61ФВ ОС;
- военная приемка - СР-50-61ФВ ВП.


Структура условного обозначения СР-50-61ФВ

- СР - соединитель радиочастотный;
- 50 - величина волнового сопротивления (Ом);
- 61 - порядковый номер разработки;
- Ф - изоляционный материал (фторопласт);
- В - всеклиматическое исполнение.
