СР50-184ФВ соединитель купить по низкой цене, описание, доставка

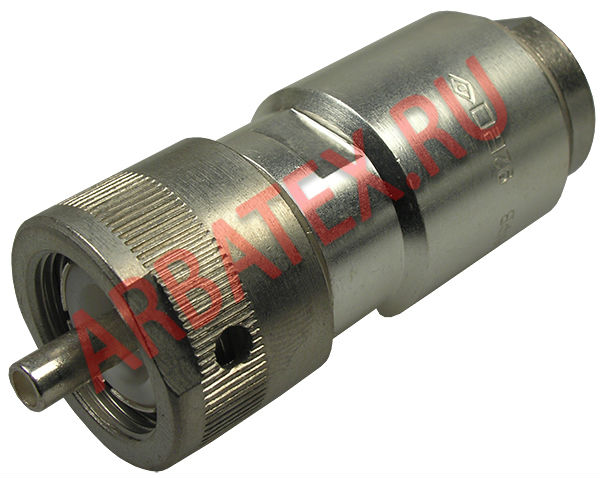

СР50-184ФВ соединитель Разъемы разное фото фото 2

Отзывов: 0

Добавить отзыв

Описание товара:

СР-50-184ФВ - негерметичный прямой разъем, с фторопластовой изоляцией. Изделие являет собой комбинацию из двух коаксиальных разъёмов, соединённых коротким жестким отрезком коаксиальной линии.

91 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Описание разъема СР50-184ФВ

СР-50-184ФВ вилка кабельная предназначена для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.

Параметры разъема СР50-184ФВ

Тип разъема - вилка.
Диапазон частот - от 0 до 10 ГГц.
Рабочее напряжение - 500 В.
Тип соединения - резьбовое.
Материалы контактов - латунь, покрытая серебром.
Предельная рабочая частота - 10 000 МГц.
Волновое сопротивление - 50 Ом.
Переходное сопротивление контактов - 0,01 Ом.

Сопротивление изоляции между элементами соединителя СР-50-184ФВ:
- в нормальных условиях - 1000 МОм;
- при температуре от +85º С до +200º С - 500 МОм;
- при влажности 98% и температуре +40º С - 100 МОм.

Испытательное напряжение для вилок (ампл.):
- в нормальных условиях - 750 В;
- при атмосферном давлении 5 мм рт. ст. - 250 В;
- при влажности 98% и температуре +40º С - 500 В.
Коэффициент стоячей волны по напряжению для соединений перехода СР-50-184ФВ на частоте 3000 МГц - от 1,25 до 1,6.

Номинальное рабочее напряжение (ампл.):
- в нормальных условиях - от 250 В до 350 В;
- атмосферное давление 5 мм рт. ст. - 50 В;
- влажность 98% при температуре +40º С - от 250 В до 350 В.

Тип соединителя: вилка кабельная
Способ монтажа: Пайка
Материал корпуса: - Сплав
Материал контактов: латунь покрытая серебром
№ ТУ: ВР0.364.018ТУ
Марка кабеля: РК50-9-23(23С)
Высота: 24.0
Длина: 61.5
