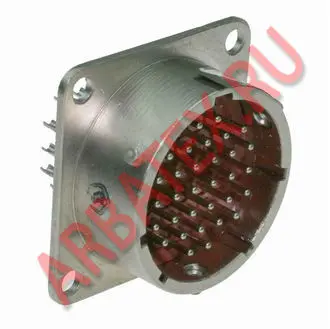

СНЦ28-3/14В-1-А-В вилка

Описание разъема СНЦ28-3/14В-1-А-В


Соединители (вилки) СНЦ27, СНЦ28, СНЦ29 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов. Приборные вилки СНЦ27, СНЦ28, СНЦ29 изготавливаются в герметичном исполнении без кожуха и сочленяются с розетками СНЦ23, выпускаемыми по техническим условиям ГЕ0.367.241ТУ. Вилки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Сочленение соединителей - байонетное. Условный размер корпусов, схемы расположения контактов 1; 1,5; 2 мм и их количество приведены в табл. 1. Покрытие контактов - никель. Монтаж проводов - пайкой. Вилки изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.038ТУ. Вилки могут поставляться с эксплуатационными металлическими заглушками.

Параметры разъема  СНЦ28-3/14В-1-А-В

Технические характеристики изделия разъём СНЦ27, СНЦ28, СНЦ29:

Диаметр контактов - 1 мм; 1,5 мм; 2 мм.
Сопротивление контактов - не более 15 мОм; 10 мОм; 8 мОм.
Максимальная токовая нагрузка на контакт - от 6 А до 18 А.

Сопротивление изоляции СНЦ27, СНЦ28, СНЦ29 в нормальных климатических условиях - не менее 5000 МОм.
Максимальное рабочее напряжение (амплитудное значение) - 700 В.
Утечка воздуха через вилки с буквенным индексом (В) - не допускается.
Скорость утечки гелия при перепаде давления до 0,2 Па (2 кгс/см2) - не более 0,005 Па∙см3∙с-1 (5∙10-5 л∙мкм рт.ст. ∙с-1).


Основные технические характеристики соединителя СНЦ28:
• Максимальное рабочее напряжение ...... 700 В;
• Ток на контакт ...... до 15 А;
• Сопротивление изоляции в нормальных климатических условиях ...... не менее 5000 МОм;
• Интервал рабочих температур ...... от -60 до +155°С;
• Количество сочленений-расчленений ...... 500;
• Минимальная наработка ...... 1000 часов;
• Срок сохраняемости ...... 15 лет.

Структура условного обозначения:
СНЦ28-3/14В-1-А-В
СНЦ28 - тип соединителя;
3 - количество контактов;
14 - условный размер корпуса;
В - вилка;
1 - конструктивное исполнение: 1 - приборная вилка без кожуха;
А - угловое положение изолятора в корпусе вилки: а,б,в,г (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
