СНЦ23-55/33Р-4-В розетка

Описание разъема СНЦ23-55/33Р-4-В


Соединители (вилки и розетки) СНЦ23 предназначены для работы в электрических цепях постоянного и переменного (частотой до 3МГц) токов при напряжении до 700В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная и кабельная часть соединителя СНЦ23 изготавливается без кожуха, с прямым или угловым кожухом или с обоймой под термоусаживаемые трубки. Розетки СНЦ23 сочленяются с вилками СНЦ27, 28, 29, выпускаемые по техническим условиям ГЕ0.364.038ТУ, сочленение соединителей - байонетное. Вилки и розетки имеют многошпоночную поляризация корпуса и многопозиционную установку изолятора в корпусе. Условный размер корпусов, схемы расположения контактов 1; 1,5; 2 мм и их количество приведены в таб.1. Покрытие контактов - золото. Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами). Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.241ТУ.

Параметры разъема СНЦ23-55/33Р-4-В

Основные технические характеристики соединителя СНЦ23-55/33Р-4-В:
• Максимальное рабочее напряжение ...... 700 В
• Ток на контакт ...... не более 15 А
• Сопротивление изоляции ...... не менее 5000 МОм;
• Интервал рабочих температур ...... от -60°С до +155°С
• Количество сочленений-расчленений ...... 500
• Минимальная наработка ...... 1000 часов
• Срок сохраняемости ...... 15 лет


Температура окружающего воздуха:
- золото - от -60° С до +155° С;
- серебро - от -60° С  до +100° С.

Повышенная относительная влажность воздуха при температуре +35° С с конденсацией влаги - 100%.
Атмосферное давление - 1,33∙10-10 Па (10-12 мм. рт. ст.).

Синусоидальная вибрация:
- диапазон частот - от 1 Гц до 5000 Гц;
- амплитуда ускорения - 400 м/с2.

Механический удар одиночного действия - 5000 м/с2.
Механический удар многократного действия - 1500 м/с2.



Структура условного обозначения:
СНЦ23-55/33Р-4-В
СНЦ23 - тип соединителя;
55 - количество контактов;
33- условный размер корпуса;
Р- вид корпуса: В - вилка, Р-розетка;
4- конструктивное исполнение:
    - 1 - приборная часть без кожуха,
    - 2 - приборная часть с прямым кожухом,

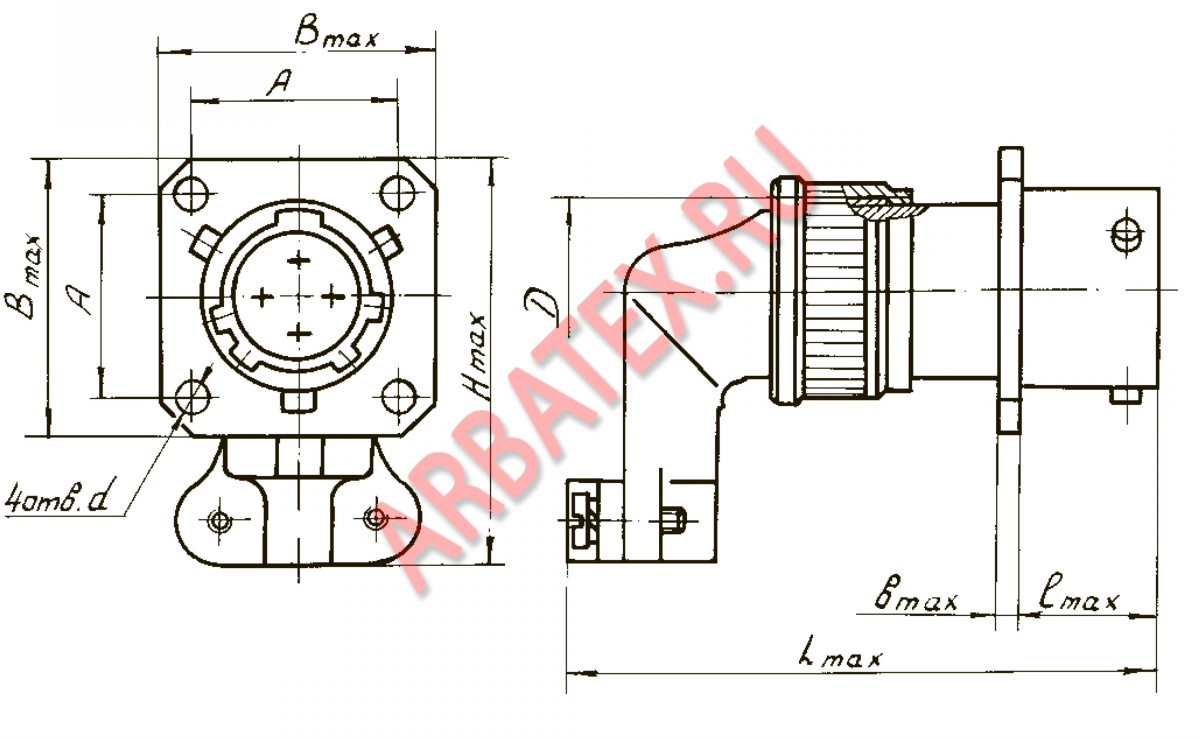

    - 4 - приборная часть с угловым кожухом,
    - 6 - кабельная часть с прямым кожухом,
    - 8 - кабельная часть с угловым кожухом,
    - 11 - кабельная часть без кожуха,
    - 12 - приборная часть с обоймой под термоусаживаемые трубки,
    - 13 - кабельная часть с обоймой под термоусаживаемые трубки;
  А- угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
