СНЦ23-19/22В-1-В вилка

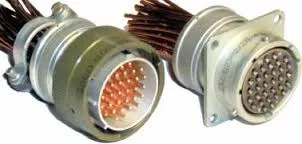

Описание разъема СНЦ23-19/22В-1-В


Соединители цилидрические многопозиционные с локальной защитой контактов типа СНЦ23 внутреннего монтажа, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение).
Соединители СНЦ23 состоят из приборной и кабельной части.
Конструктивное исполнение: вилки и розетки могут быть как приборными, так и кабельными. Вилки и розетки изготавливаются без кожуха, с прямым кожухом, с угловым кожухом, с обоймой под термоусаживающуюся трубку.
Тип сочленения: байонетный
Взаимосочленение: кабельные розетки СНЦ23 взаимосочленяемы с приборными вилками, переходниками ОНЦ-БГ-3 (бР0.364.063 ТУ), с вилками оНц-БГ-1 (ЦСНК.430421.016 ТУ) и вилками СНЦ132 (ЦСНК.430421.005 ТУ) байонетного сочленения.
Покрытие контактов: контакты покрыты золотом, ∅1 мм, 1.5 мм, 2 мм (ГЕ0.364.241 ТУ) и покрыты серебром, ∅1 мм, 1.5 мм, 2 мм (ГЕ0.364.241 ТУ 1) под обжимку.
Климатическое исполнение: соединители изготавливают во всеклиматическом исполнении (В) по ГОСТ В 20.39.404-81.

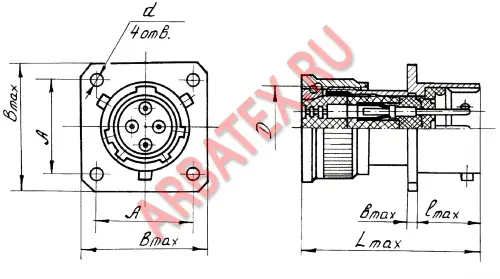

Параметры разъема  СНЦ23-19/22В-1-В

Основные технические характеристики соединителя СНЦ23-19/22В-1-В:
• Максимальное рабочее напряжение ...... 700 В
• Ток на контакт ...... не более 15 А
• Сопротивление изоляции ...... не менее 5000 МОм;
• Интервал рабочих температур ...... от -60°С до +155°С
• Количество сочленений-расчленений ...... 500
• Минимальная наработка ...... 1000 часов
• Срок сохраняемости ...... 15 лет


Механические факторы
Синусоидальная вибрация    диапазон частот    1 - 5000 Гц
амплитуда ускорения    400 м/с2 (40 g)
Механический удар одиночного действия    пиковое ударное ускорение    5000 м/с2 (500 g)
Механический удар многократного действия    пиковое ударное ускорение    1500 м/с2 (150 g)
Климатические факторы
Повышенная рабочая температура среды    покрытие контактов золото    155°C
покрытие контактов серебро    100°C
Пониженная предельная температура среды        -60°C
Атмосферное пониженное рабочее давление        1.33•10-10 Па (1•10-12 мм. рт. ст.)
Повышенная относительная влажность воздуха при температуре 35°C с конденсацией влаги        100%



Структура условного обозначения:
СНЦ23-19/22В-1-В
СНЦ23 - тип соединителя;
19 - количество контактов;
22 - условный размер корпуса;
В - вид корпуса: В - вилка, Р-розетка;
11 - конструктивное исполнение:
    - 1 - приборная часть без кожуха,
    - 2 - приборная часть с прямым кожухом,
    - 4 - приборная часть с угловым кожухом,
    - 6 - кабельная часть с прямым кожухом,
    - 8 - кабельная часть с угловым кожухом,
    - 11 - кабельная часть без кожуха,
    - 12 - приборная часть с обоймой под термоусаживаемые трубки,
    - 13 - кабельная часть с обоймой под термоусаживаемые трубки;
А- угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
