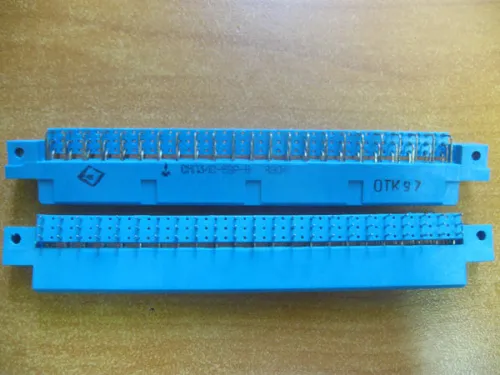

Описание разъема СНП34С-69Р-В
Взаимозаменяемы и взаимосочленяемы с соединителями типов СНП34 и СНП34С,
выпускаемыми по бРО.364.009 ТУ и могут сочленяться с соединителями СНО58,
СНО59, выпускаемыми по бРО.364.021 ТУ
- врубные
- климатическое исполнение В
- покрытие контактов: золото, серебро
- метод монтажа: пайка или пайка и
накрутка одновременно
Параметры разъема СНП34С-69Р-В
Технические характеристики СНП34, СНП34С:
Рабочий ток на контакт - не более 2 А.
Напряжение - не более 150 В.
Расстояние между контактами - 2,5 мм.
Сопротивление контактов - не более 0,015 Ом.
Сопротивление изоляции - не менее 5000 МОм.
Электрическая прочность изоляции - 800 В.
Емкость между контактами - не более 2,5 пФ.
Усилие расчленения контактов с контрольным калибром - от 0,14 Н до 0,5 Н (от
0,014 кгс до 0,05 кгс).
Усилие расчленения соединителей:
- СНП34-135 - 95 Н (9,5 кгс);
- СНП34-113 - 85 Н (8,5 кгс);
- СНП34-90 - 70 Н (7 кгс);
- СНП34-69 - 60 Н (6 кгс);
- СНП34-46 - 45 Н (4,5 кгс).
Число сочленений-расчленений - 500.
Минимальная наработка:
- с золотым покрытием контактов - 15 000 ч;
- с серебряным покрытием контактов - 10 000 ч.
Минимальный срок сохраняемости - 15 лет.
СНП34 - соединитель с покрытием контактов золотом;
СНП34С - соединитель с покрытием контактов серебром.
20, 30, 46, 69, 90, 113, 135 - количество контактов.
27×9,4; 132×9,4; 132×12,5; 44×12,5 - условный размер.
Тип контакта:
- В - штыревой;
- Р - гнездовой.
Конструктивная разновидность:
- 21 - прямая вилка (с прямым контактом);
- 22 - угловая розетка (с изогнутыми контактами).
В - всеклиматическое исполнение.
Могут сочленяться с соединителями - СНО58, СНО59.
