Описание разъема СНП347-10ВП31-В

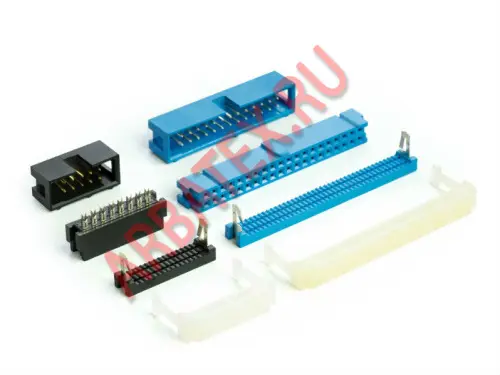

Соединители электрические прямоугольные типа СНП347 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Хвостовики контактов розетки предназначены для монтажа на плоский ленточный кабель методом врезания при запрессовке. Хвостовики контактов вилки – для прямого и углового печатного монтажа.
Параметры разъема СНП347-10ВП31-В
Вид монтажа:
Печатный: прямой
Печатный: угловой
Конструктивные параметры
Количество контактов: шт 10; 14; 16; 20; 24; 30; 34; 40; 50; 60; 64;
Количество рядов: шт 2
Шаг контактов в ряду: мм 2.54
Шаг между рядами: мм 2.54
Максимальное рабочее напряжение (амплитудное значение), не более: В 250 Электрические параметры
Рабочий ток на каждый контакт соединителя при его равномерной нагрузке, не более: А 1
Сопротивление контактов, не более: мОм 15
Сопротивление изоляции, не более: МОм 5000
Электрическая прочность изоляции, не более: В 1200
Рабочая температура среды при эксплуатации: Стойкость к ВВФ
- максимальная, не более: °С 75
- минимальная, не менее: °С -60
Климатическое исполнение: В; УХЛ
Синусоидальная вибрация:
- в диапазоне частот: Гц 1-2000
- с амплитудой ускорения: g 10
Минимальный срок сохраняемости, не менее: лет 25 Требования по надежности
Гамма-процентная наработка до отказа, не более: ч 20000
Количество сочленений - расчленений, не более: 500
