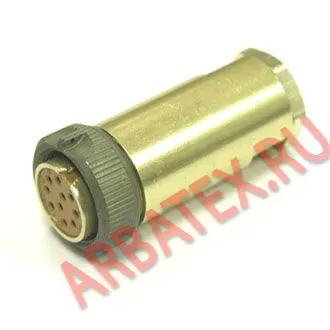

Описание разъема РС4АТВ
Соединители РС4ТВ цилиндрические низкочастотные, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями АВ0.364.047ТУ (АШДК.434410.059ТУ).
Соединители РС состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.
Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ – резьбовое.
Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ – врубное.
Поляризация корпусов соединителей – одношпоночная.
Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).
Покрытие контактов: РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ – золото; РСГТВ, РСГБТВ, РСБТВ, РСТВ – серебро.
Параметры разъема РС4АТВ
Технические характеристики соединителя РС4ТВ розетка с кожухом:
- Максимальное рабочее напряжение - 200 В
- Ток на контакт - до 4 А
- Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм
- Интервал рабочих температур - от -60 до +85°С
- Количество сочленений-расчленений - 250
- Минимальная наработка - 1000 часов
- Срок сохраняемости - 15 лет
Количество сочленений-расчленений с интегральными схемами:
- для изделий розетки с покрытием контактов без содержания драгметалла - 30;
- для розеток с покрытием контактов, содержащих драгметалл - 200.
Наработка изделий разъёмы - 10 000 ч.
Срок сохраняемости - не менее 6 лет.
