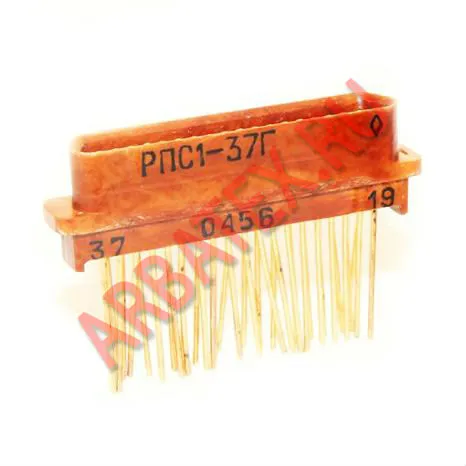

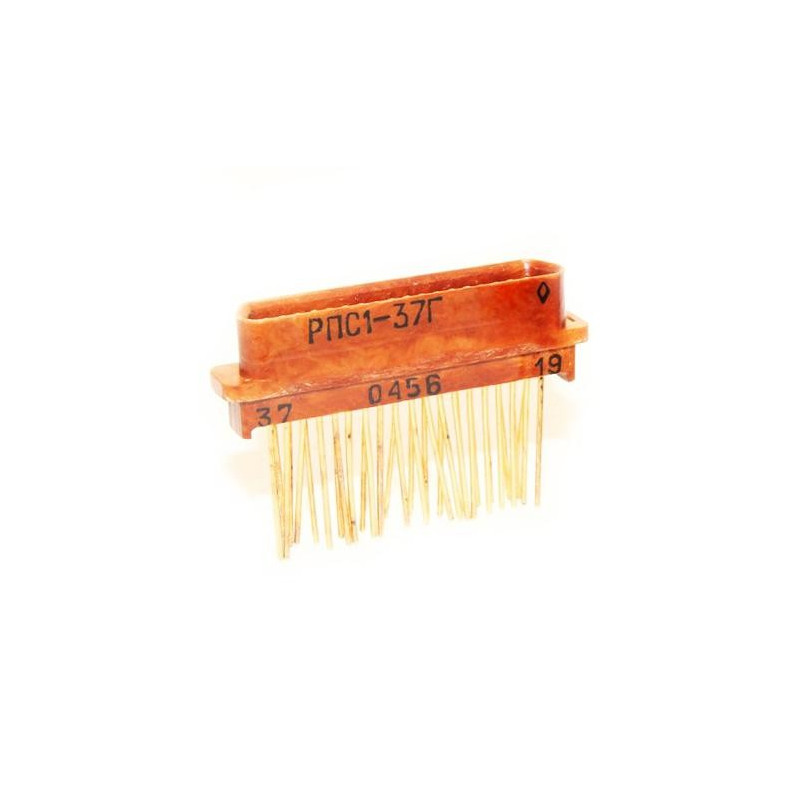

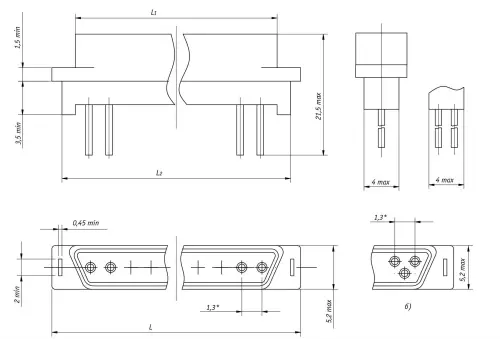

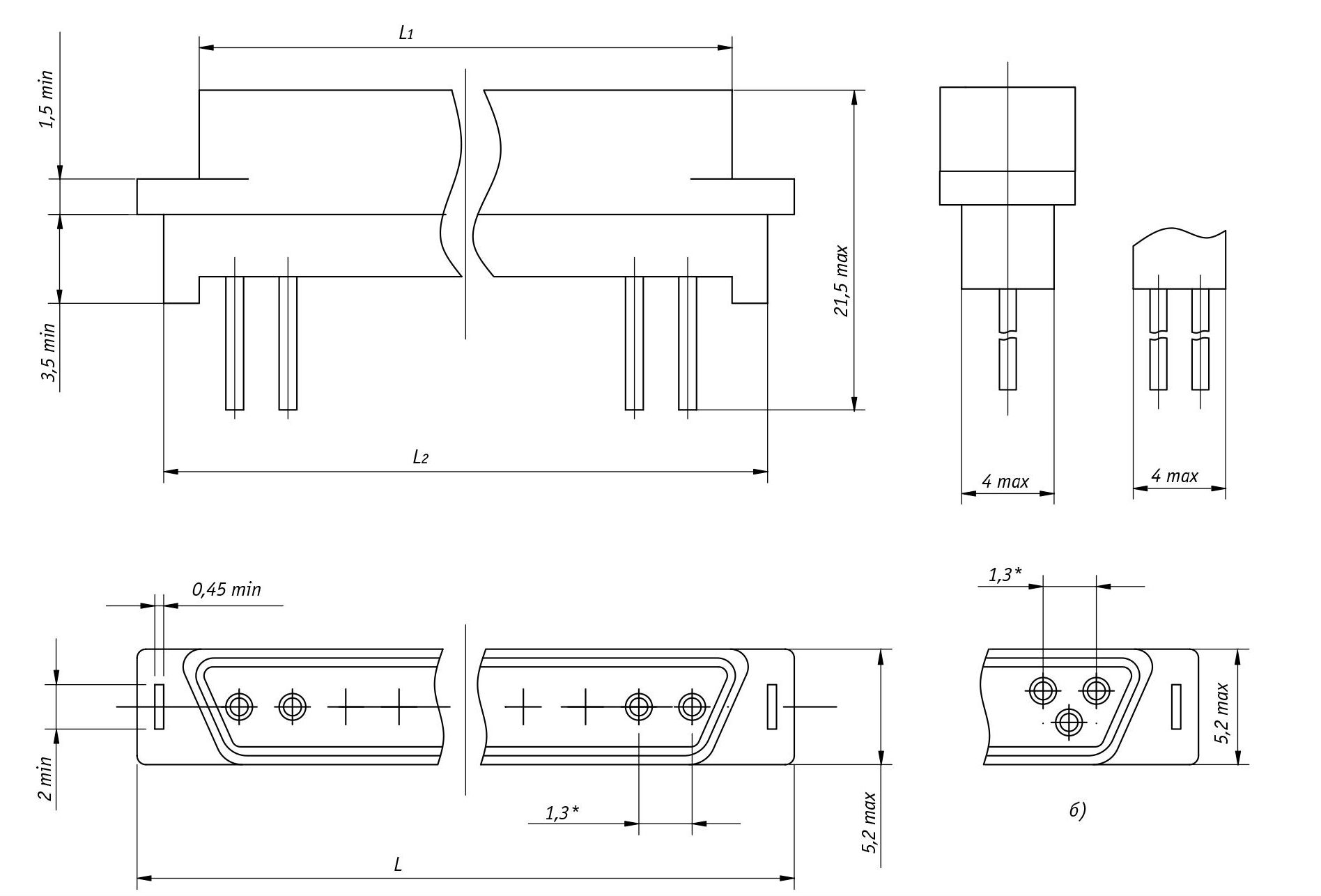

Описание разъема РПС1-37Г розетка
Микроминиатюрные соединители РПС1-37Г предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов в климатическом исполнении УХЛ, в соответствие с техническими условиями АСЛР.434410.022 ТУ.
Соединители состоят из двух сочленяющихся частей: вилки и розетки, изготовляется 16 типономиналов.
Соединители предназначены для объемного и печатного монтажа.
Покрытие контактов - золото.
Параметры разъема РПС1-37Г розетка
Технические характеристики РПС1:
Рабочий ток на контакт - не более 0,3 А.
Напряжение - не более 150 В.
Сопротивление контактов - не более 10 мОм.
Сопротивление изоляции - не менее 1000 МОм.
Число сочленений-расчленений - 250.
Минимальная наработка - 90 000 ч.
Минимальный срок сохраняемости - 25 лет.
Устойчивость к воздействию спецфакторов.
Условия эксплуатации РПС1:
Синусоидальная вибрация:
- диапазон частот - от 1 Гц до 2500 Гц;
- амплитуда ускорения - 150 м/с2.
Пиковое ударное ускорение механического удара:
- одиночного действия - 10 000 м/с2;
- многократного действия - 1500 м/с2.
Линейное ускорение - 1000 м/с2.
Атмосферное пониженное рабочее давление - 0,13 мПа (10-6 мм рт. ст.).
Температура окружающей среды - от -60° С до +85° С.
Смена температур с учетом перегрева контактов - от -60° С до +90° С.
Условные обозначения соединителей РПС1:
Вилка(Розетка) РПС1-7(15,21,37)Ш(Г)-С, где:
РПС1 - тип соединителя - соединитель прямоугольный.
7, 15, 21, 37 - количество контактов.
Вид контактов:
- Ш - вилка (штырь);
- Г - розетка (гнездо).
Покрытие контактов:
- С - серебряное;
- отсутствие буквы - золотое.
УХЛ - климатическое исполнение.
Способ монтажа - пайка.
Сочленение - врубное.
Технические условия - ОСТ В 110121-91; ОЮ0.364.044 ТУ.
