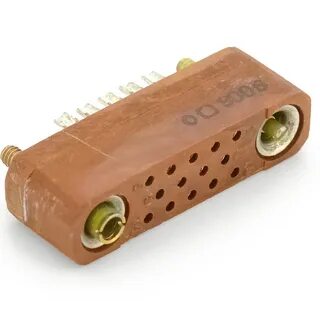

Описание разъема РПММ1-11Г9-В
Низкочастотные прямоугольные соединители для объемного монтажа врубного сочленения РПММ1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов при напряжении до 200В (амплитудное значение) и силе тока до 3А, применяются в авиационной и космической технике, в блоках и приборах специальных систем управления. Соединители изготавливают: 1 типа, 9типономиналов, 5 конструктивных исполнений, 74 типоконструкций. Исполнения: 1 - блочная часть без кожуха, 3 - блочная часть с резьбовыми направляющими, 8 - кабельная часть с хомутом, 9 - кабельная часть без кожуха.
Технические условия Ке0.364.000 ТУ
Параметры разъема РПММ1-11Г9-В
Соединители изготавливают:
1 типа,
9 типономиналов,
5 конструктивных исполнений,
74 типоконструкций Исполнения:
1-блочная часть без кожуха,
3-блочная часть с резьбовыми направляющими,
8-кабельная часть с хомутом,
9-кабельная часть без кожуха,
6-кабельная часть с кожухом (розетки на 20 и 35 контактов).
Технические характеристики
Климатическое исполнение В
Количество контактов 8, 11, 14, 20, 26, 35, 44, 50, 66
Сопротивление контактов, мОм не более 5
Сопротивление изоляции, МОм в Н.К.У. не менее 5000
Усилие расчленения контактов, кгс 0,040…0,120
Усилие расчленения соединителей, кгс 1,5….2,0
Температура окружающей среды, 0С -60….+100
Вибрация, Гц 1,8
исполнения 1-80 6,3,9
исполнения 1-5000
Многократные удары g, 1,8 исполнения 12 6, 3, 9
исполнения 150
Одиночные удары g 6, 3, 9
исполнения 1000
Минимальная наработка: час 10000
Количество сочл.-расчл. 500
