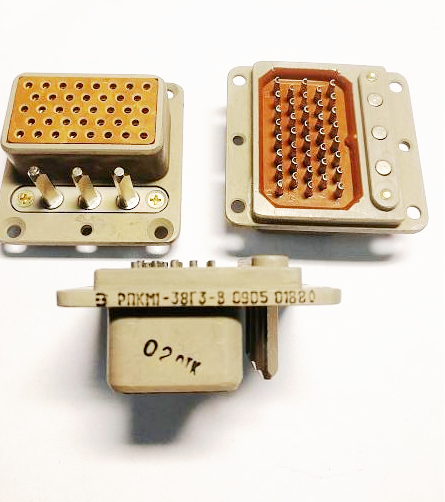

РПКМ3-26/38Ш1-В Разъемы разное фото фото 2

Отзывов: 0

Добавить отзыв

Описание товара:

Количество контактов соединителей типов РПКМ3, РПКМ4 (сдвоенных) обозначается дробью, в числителе которой число контактов в верхней (там, где на корпусе надпись "Верх"), а в знаменателе число контактов в нижней схеме расположения контактов. В случае отсутствия одной из схем расположения контактов в сдвоенном соединителе условно вместо нее проставляется буква "С" (РПКМ3-С/67Ш1В). 2. Номер радиочастотных контактов указывается для схем расположения контактов, в которых предусмотрены радиочастотные контакты. В сдвоенном соединителе, если в одной из схем расположения контактов нет радиочастотных контактов ставится "0" ( РПКМ3-67/32Ш10/1В). В случае отсутствия одной из схем расположения контактов в сдвоенном соединителе вместо нее в обозначении номера радиочастотных контактов ставиться буква "С" (РПКМ3-С/32Г1С/1В).

227.50 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Описание разъема РПКМ3-26/38Ш1-В

Разъёмы РПКМ3 взаимосочленяемы с другим соединителям.
Сочленение - врубное.
Возможность комбинированных соединителей - радиочастотные (РЧ), низкочастотные (НЧ) контакты.
Сфера применения: радиоэлектронная и радиотехническая аппаратура как соединители общего назначения

Параметры разъема РПКМ3-26/38Ш1-В

Условные обозначения соединителей РПКМ3:

Вилка(Розетка) РПКМ3-6(26,32,38,45,57,67,С)/6(26,32,38,45,57,67,С)Ш(Г)1(3,4)-1(2,3,0,С)/1(2,3,0)-В, где:

РПКМ - тип соединителя - соединитель прямоугольный.
3 - сдвоенный соединитель с серебрёными контактами.
Количество контактов:
6, 26, 32, 38, 45, 57, 67/6, 26, 32, 38, 45, 57, 67;
- С - отсутствие схемы расположений контактов.
Вид контактов:
- Ш - вилка (штырь);
- Г - розетка (гнездо).
Конструктивное исполнение:
1 - вилка без кожуха;
1 - розетка без кожуха, корпус с отверстиями для крепления кожуха;
3 - розетка без кожуха, корпус без отверстий для крепления кожуха;
4 - розетка с кожухом (не изготовляется)
Дополнительное обозначение номера радиочастотных контактов:
1, 2, 3/1, 2, 3;
- 0 - отсутствие радиочастотных контактов.
- С - отсутствие схем расположений контактов.
Покрытие контактов - серебро.
В - всеклиматическое исполнение.
Способ монтажа - пайка.
Присутствует кодирующий элемент.
Пылебрызгозащищенные по стыку корпусов.
Технические условия - ОСТ В 110121-91; АВ0.364.040 ТУ.

Технические характеристики РПКМ3:

Рабочий ток на контакт - не более 8,2 А.
Напряжение - не более 1500 В.
Сопротивление контактов:
- диаметр 1 мм - не более 5 мОм;
- диаметр 1,5 мм - не более 2,5 мОм;
- РЧ - не более 10 мОм.

Сопротивление изоляции:
- НЧ соединители - не менее 5000 МОм;
- РЧ соединители - не менее 1000 МОм.
Число сочленений-расчленений - 500.

Минимальная наработка
- норма - 10 000 ч;
- при снижении максимальной температуры до 68° С - 100 000 ч.
Минимальный срок сохраняемости - 20 лет.

Хвостовики контактов допускаю присоединение проводов сечением:
- диаметр 1 мм - 0,35 мм2;
- диаметр 1,5 мм - 1 мм2.
