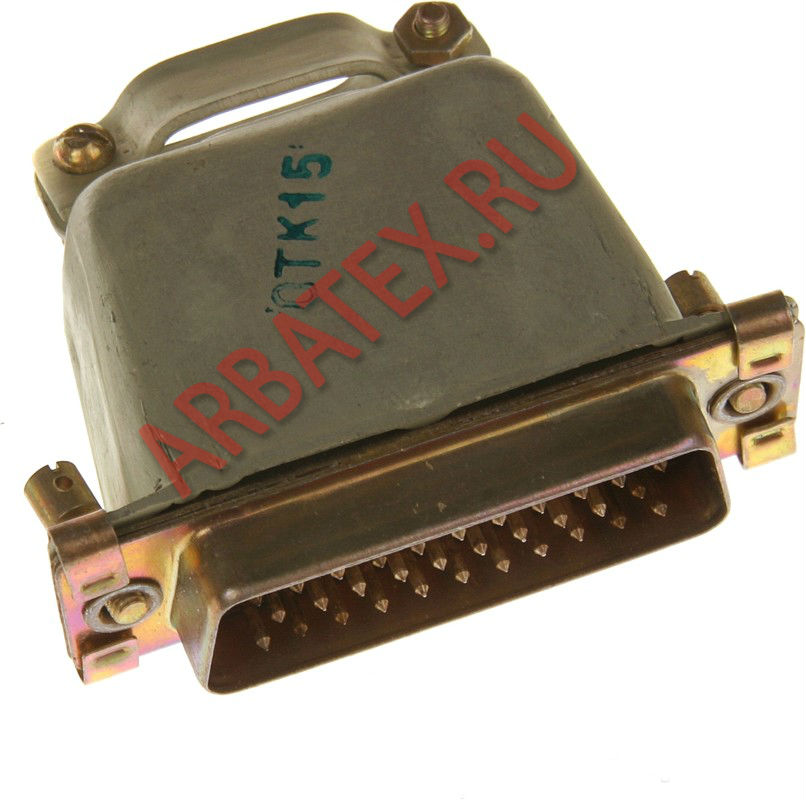

Описание разъема РП15-32ШАК-В
Комбинированные соединители для объемного монтажа РП15-32ШАК-В предназначены
для работы в низкочастотных электрических цепях постоянного тока,
переменного и импульсного токов с частотой до 3 МГц и в радиочастотных
электрических цепях с частотой до 10 ГГц.
Соединители состоят из двух частей - ввилки и розетки. Вилки могут иметь
кожух, розетки - фиксатор.
В зависимости от схемы расположения контактов соединители имеют 10
типономиналов.
Технические условия: НКЦС 434410.509 ТУ.
Параметры разъема РП15-32ШАК-В
Технические характеристики спединителя РП15-32ШАК-В:
• Ток на контакт ...... 5 А
• Сопротивление н.ч контактов не более ...... 5 мОм
• Сопротивление в.ч контактов не более ...... мОм
• Количество сочленений – расчленений ...... 500
• Минимальная наработка ...... 10000 часов
• Срок сохраняемости ...... 15 лет
Структура условного обозначения:
РП15-32ШАК-В
РП15 - тип соединителя;
32 - количество н.ч. контактов;
ш - часть соединителя: Ш – вилка, Г - розетка;
В - покрытие контактов: В - серебро, А - золото;
11 - наличие и количество в.ч контактов;
Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение.
