РП15-32ГАФ-В

Описание разъема  РП15-32ГАФ-В



Разъемы РП15 – прямоугольные коннекторы внутреннего объемного монтажа для ручного соединения с номинальной нагрузкой до 5А и 400В. Соединители имеют 9, 10, 14, 15, 23, 32 или 50 контактов, которые помещены в полимерный или металлический корпус с прямым выводом под кабель. Для улучшения качества соединения в конструкции разъемов РП15 предусмотрены фиксаторы – винтовые замки.

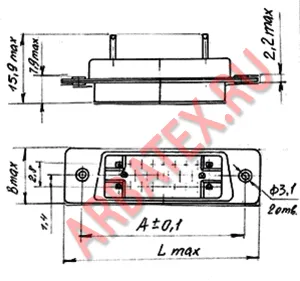

Параметры разъема РП15-32ГАФ-В

Технические параметры

Серия    рп15
Функциональное назначение    розетка
Способ монтажа    пайка на кабель
Количество контактов    32
Материал корпуса    металл
Материал изолятора    карболит
Сопротивление изолятора не менее,МОм    5000
Покрытие контактов    серебро
Сопротивление контактов не более,Ом    0.004
Максимальный ток, не более,А    5
Рабочее напряжение ,В    400
Рабочая температура,°С    -60…100

1. Тип разъема: разъем ручного сочленения прямоугольный
2. Количество контактов: 9, 10, 14, 15, 23, 32, 50
3. Вид соединителя: Ш - вилка (штырь), Г - розетка (гнездо).
4. Покрытие контактов: В - серебро, А – золото
5. Наличие и количество ВЧ контактов:
22 - два ВЧ контакта с условным номером "2"
222 - три ВЧ контакта с условным номером "2"
2-6 - шесть ВЧ контактов с условным номером "2"
6. Особенности конструкции
К - наличие кожуха (для вилки)
Ф - наличие фиксатора (для розетки)
7. Всеклиматическое исполнение
